Cấu Tạo Hệ Thống Lái Xe Nâng Và Nguyên Lý Hoạt Động

Trong quá trình vận hành xe nâng, hệ thống lái đóng vai trò đặc biệt quan trọng, ảnh hưởng trực tiếp đến độ an toàn, khả năng điều khiển và hiệu suất làm việc. Hiểu rõ cấu tạo hệ thống lái xe nâng không chỉ giúp người vận hành sử dụng xe chính xác hơn mà còn hỗ trợ doanh nghiệp trong việc bảo dưỡng, sửa chữa và kéo dài tuổi thọ thiết bị. Đây cũng là nền tảng để lựa chọn loại xe nâng phù hợp với điều kiện làm việc thực tế.

1. Vai trò của hệ thống lái trong vận hành xe nâng

Hệ thống lái là bộ phận quyết định khả năng điều hướng và kiểm soát chuyển động của xe nâng trong không gian làm việc. Với đặc thù thường xuyên di chuyển trong kho hẹp, lối đi nhỏ hoặc khu vực có mật độ hàng hóa cao, xe nâng đòi hỏi hệ thống lái phải chính xác và linh hoạt.

Một hệ thống lái hoạt động ổn định giúp người lái dễ dàng điều khiển xe nâng quay đầu, đánh lái hoặc di chuyển theo quỹ đạo mong muốn. Điều này không chỉ nâng cao hiệu suất làm việc mà còn giảm nguy cơ va chạm, đặc biệt khi xe nâng đang mang tải nặng.

Bên cạnh đó, cấu tạo hệ thống lái xe nâng còn ảnh hưởng trực tiếp đến cảm giác lái và mức độ an toàn cho người vận hành. Hệ thống lái tốt giúp giảm lực đánh lái, hạn chế mệt mỏi khi làm việc liên tục trong thời gian dài. Đây là yếu tố rất quan trọng trong môi trường sản xuất, kho bãi có cường độ vận hành cao.

Ngoài vai trò điều hướng, hệ thống lái còn góp phần duy trì sự ổn định của xe nâng khi di chuyển và quay vòng. Việc hiểu rõ vai trò này sẽ giúp người sử dụng ý thức hơn trong quá trình vận hành, đồng thời có kế hoạch bảo dưỡng phù hợp để hệ thống lái luôn hoạt động chính xác và an toàn.

2. Cấu tạo hệ thống lái xe nâng chi tiết

Để hiểu rõ cấu tạo hệ thống lái xe nâng, cần nhìn vào từng bộ phận cấu thành và cách chúng phối hợp với nhau trong quá trình điều khiển. Mỗi chi tiết đều đảm nhiệm một vai trò riêng, nhưng phải hoạt động đồng bộ thì xe nâng mới vận hành chính xác và an toàn.

2.1. Vô lăng và trục lái

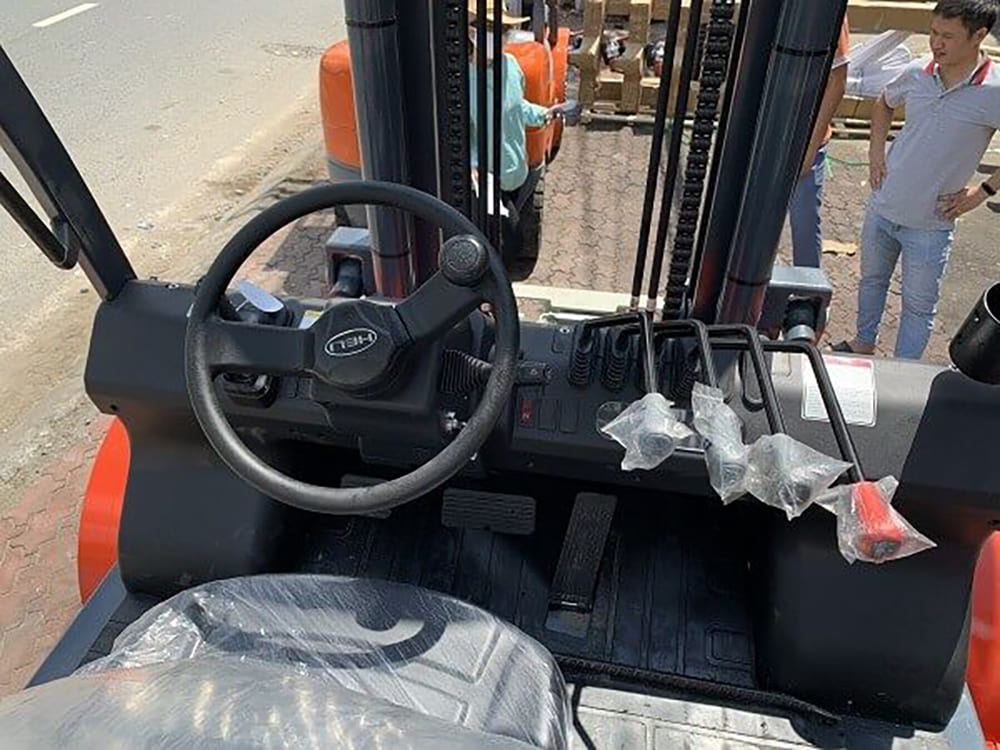

Vô lăng là bộ phận tiếp xúc trực tiếp với người vận hành, có nhiệm vụ truyền lực đánh lái từ tay người lái xuống hệ thống bên dưới. Thiết kế vô lăng xe nâng thường gọn, dễ cầm nắm để phù hợp với không gian cabin hạn chế.

Trục lái kết nối vô lăng với bót lái, có nhiệm vụ truyền chuyển động quay một cách ổn định. Trục lái thường được chế tạo từ thép chịu lực, đảm bảo không bị cong vênh khi đánh lái liên tục hoặc trong điều kiện tải nặng.

2.2. Bót lái (Steering Gearbox)

Bót lái là bộ phận trung tâm trong cấu tạo hệ thống lái xe nâng, có chức năng biến chuyển động quay của vô lăng thành chuyển động tịnh tiến hoặc quay phù hợp để điều khiển bánh xe. Tùy từng dòng xe, bót lái có thể sử dụng cơ cấu bánh răng – thanh răng hoặc trục vít – êcu bi.

Bộ phận này giúp khuếch đại lực đánh lái, từ đó giảm sức người khi điều khiển xe nâng. Một bót lái hoạt động chính xác sẽ giúp xe phản hồi nhanh, đánh lái mượt và ổn định hơn trong không gian hẹp.

2.3. Hệ thống trợ lực

Hệ thống trợ lực là thành phần quan trọng giúp giảm đáng kể lực đánh lái cho người vận hành. Trên xe nâng hiện đại, trợ lực thường là trợ lực thủy lực hoặc kết hợp thủy lực – cơ khí.

Hệ thống này sử dụng áp suất dầu để hỗ trợ chuyển động đánh lái, đặc biệt hiệu quả khi xe nâng chở tải nặng. Nhờ trợ lực, việc điều khiển xe trở nên nhẹ nhàng hơn, giảm mệt mỏi và tăng độ chính xác khi quay đầu hoặc di chuyển chậm.

2.4. Cầu sau & Bánh dẫn hướng

Khác với ô tô thông thường, đa số xe nâng sử dụng bánh sau làm bánh dẫn hướng. Cầu sau kết hợp với hệ thống lái giúp xe có khả năng quay vòng với bán kính nhỏ, rất phù hợp cho kho bãi chật hẹp.

Bánh dẫn hướng được thiết kế chịu tải và chịu mài mòn tốt, đảm bảo ổn định khi xe quay đầu hoặc đổi hướng đột ngột. Đây là bộ phận cuối cùng trong chuỗi cấu tạo hệ thống lái xe nâng, nhưng lại ảnh hưởng trực tiếp đến khả năng cơ động của toàn bộ xe.

3. Nguyên lý hoạt động của hệ thống lái xe nâng

Nguyên lý hoạt động của hệ thống lái xe nâng được xây dựng dựa trên sự phối hợp chặt chẽ giữa các bộ phận cơ khí và trợ lực. Khi người vận hành xoay vô lăng, lực tác động sẽ được truyền qua trục lái xuống bót lái để chuyển đổi thành chuyển động điều khiển bánh dẫn hướng.

Tại bót lái, chuyển động quay của vô lăng được biến đổi thành lực đẩy hoặc kéo thông qua cơ cấu bánh răng hoặc trục vít. Lực này sau đó được truyền đến cơ cấu liên kết với cầu sau, làm bánh dẫn hướng xoay theo góc đánh lái mong muốn. Nhờ đó, xe nâng có thể đổi hướng di chuyển một cách chính xác.

Đối với xe nâng có trợ lực, áp suất dầu thủy lực sẽ hỗ trợ thêm cho quá trình đánh lái. Khi người lái tác động lên vô lăng, van điều khiển trong hệ thống trợ lực sẽ phân phối dầu đến xi lanh lái, giúp khuếch đại lực tác động. Điều này làm giảm đáng kể sức lực cần thiết, đặc biệt khi xe đang mang tải nặng.

Nhờ nguyên lý hoạt động này, cấu tạo hệ thống lái xe nâng cho phép xe di chuyển linh hoạt trong không gian hẹp, quay đầu dễ dàng và đảm bảo độ ổn định cao. Việc nắm rõ nguyên lý vận hành sẽ giúp người sử dụng đánh giá đúng tình trạng hệ thống lái và kịp thời phát hiện các dấu hiệu bất thường.

4. Các loại hệ thống lái xe nâng phổ biến hiện nay

Tùy vào tải trọng, môi trường làm việc và mức độ hiện đại của xe, cấu tạo hệ thống lái xe nâng có thể được thiết kế theo nhiều dạng khác nhau. Mỗi loại hệ thống lái đều có nguyên lý và đặc điểm riêng, phù hợp với từng nhu cầu sử dụng cụ thể.

4.1. Hệ thống lái cơ khí

Hệ thống lái cơ khí là dạng truyền thống, thường xuất hiện trên các dòng xe nâng đời cũ hoặc xe nâng tải trọng nhỏ. Cơ chế hoạt động chủ yếu dựa vào các chi tiết cơ khí như vô lăng, trục lái, bót lái và các thanh liên kết.

Ưu điểm của hệ thống lái cơ khí là cấu tạo đơn giản, dễ sửa chữa và chi phí bảo dưỡng thấp. Tuy nhiên, nhược điểm lớn là lực đánh lái nặng, đặc biệt khi xe nâng chở tải hoặc quay đầu trong không gian hẹp, dễ gây mệt mỏi cho người vận hành.

4.2. Hệ thống lái thủy lực

Hệ thống lái thủy lực sử dụng áp suất dầu để truyền lực đánh lái đến bánh dẫn hướng. Trong cấu tạo hệ thống lái xe nâng dạng này, các chi tiết cơ khí được kết hợp với bơm dầu, van điều khiển và xi lanh lái.

Nhờ sử dụng thủy lực, hệ thống này cho khả năng điều khiển chính xác và ổn định hơn so với lái cơ khí. Xe nâng có thể quay đầu nhẹ nhàng hơn, phù hợp với môi trường kho bãi có cường độ làm việc cao.

4.3. Hệ thống lái thủy lực trợ lực

Đây là loại hệ thống lái phổ biến nhất trên các dòng xe nâng hiện đại hiện nay. Hệ thống lái thủy lực trợ lực vừa giữ được độ bền của cơ cấu cơ khí, vừa tận dụng ưu điểm của trợ lực dầu để giảm tối đa lực đánh lái.

Với hệ thống này, người vận hành chỉ cần tác động lực rất nhỏ lên vô lăng nhưng vẫn điều khiển xe chính xác. Điều này giúp tăng năng suất làm việc, giảm mệt mỏi và nâng cao mức độ an toàn trong suốt ca vận hành.

5. Lưu ý khi sử dụng và bảo dưỡng hệ thống lái xe nâng

Để cấu tạo hệ thống lái xe nâng luôn hoạt động ổn định và an toàn, người vận hành cần tuân thủ đúng quy trình sử dụng ngay từ đầu. Việc đánh lái đột ngột khi xe đang mang tải nặng hoặc di chuyển ở tốc độ cao có thể gây áp lực lớn lên bót lái, trục lái và hệ thống trợ lực, làm giảm tuổi thọ của các chi tiết này.

Trong quá trình vận hành, cần thường xuyên theo dõi cảm giác lái. Nếu vô lăng nặng bất thường, xe phản hồi chậm hoặc xuất hiện tiếng kêu lạ khi đánh lái, đây có thể là dấu hiệu hệ thống lái đang gặp vấn đề. Phát hiện sớm sẽ giúp tránh hư hỏng lan rộng và giảm chi phí sửa chữa.

Công tác bảo dưỡng định kỳ đóng vai trò rất quan trọng đối với hệ thống lái xe nâng. Người sử dụng cần kiểm tra mức dầu trợ lực, tình trạng rò rỉ dầu thủy lực, độ rơ của trục lái và bót lái theo khuyến cáo của nhà sản xuất. Việc thay dầu và vệ sinh hệ thống đúng thời hạn sẽ giúp hệ thống lái vận hành mượt mà hơn.

Ngoài ra, bánh dẫn hướng và cầu sau cũng cần được kiểm tra thường xuyên. Lốp mòn không đều hoặc các khớp liên kết lỏng lẻo có thể ảnh hưởng trực tiếp đến khả năng điều hướng của xe. Bảo dưỡng đồng bộ toàn bộ cấu tạo hệ thống lái xe nâng sẽ giúp đảm bảo an toàn và hiệu suất vận hành lâu dài.

Có thể thấy, cấu tạo hệ thống lái xe nâng là sự kết hợp chặt chẽ giữa nhiều bộ phận như vô lăng, trục lái, bót lái, hệ thống trợ lực và bánh dẫn hướng, nhằm đảm bảo khả năng điều khiển chính xác trong môi trường làm việc đặc thù. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, các loại hệ thống lái và lưu ý khi sử dụng không chỉ giúp người vận hành làm việc an toàn hơn mà còn hỗ trợ doanh nghiệp tối ưu bảo dưỡng, giảm hỏng hóc và kéo dài tuổi thọ xe nâng.
