Cấu Tạo Pin Lithium ion Chi Tiết Và Nguyên Lý Hoạt Động

Pin Lithium-ion đang trở thành nguồn năng lượng chủ đạo trong các thiết bị điện tử và công nghệ hiện đại. Từ điện thoại, laptop đến xe điện và hệ thống lưu trữ năng lượng, loại pin này xuất hiện ở khắp mọi nơi nhờ hiệu suất cao và thiết kế gọn nhẹ. Để hiểu vì sao pin Lithium-ion có thể hoạt động bền bỉ và an toàn như vậy, việc nắm rõ cấu tạo pin lithium ion là yếu tố quan trọng, đặc biệt với người dùng quan tâm đến kỹ thuật và công nghệ.

1. Pin Lithium-ion là gì?

Pin Lithium-ion là loại pin sạc hiện đại, được sử dụng rộng rãi trong các thiết bị điện tử và công nghiệp nhờ mật độ năng lượng cao và khả năng sạc xả ổn định. Loại pin này hoạt động dựa trên sự di chuyển của ion lithium giữa hai điện cực trong quá trình sạc và xả. So với pin chì-axit hay pin nickel truyền thống, pin Lithium-ion có hiệu suất vượt trội và tuổi thọ dài hơn.

Điểm đặc trưng của pin Lithium-ion nằm ở thiết kế gọn nhẹ nhưng vẫn đảm bảo khả năng lưu trữ năng lượng lớn. Nhờ vậy, pin được ứng dụng phổ biến trong điện thoại, laptop, xe điện và nhiều thiết bị công nghiệp. Chính cấu trúc đặc biệt này giúp pin đáp ứng tốt nhu cầu sử dụng liên tục và cường độ cao.

Trong những năm gần đây, nhu cầu tìm hiểu về cấu tạo pin lithium ion ngày càng tăng, đặc biệt với người làm kỹ thuật và người dùng quan tâm đến độ an toàn, hiệu suất pin. Việc hiểu rõ pin được cấu thành từ những bộ phận nào sẽ giúp sử dụng và bảo quản pin hiệu quả hơn. Đây cũng là nền tảng quan trọng để đánh giá ưu, nhược điểm của pin Lithium-ion so với các công nghệ pin khác.

2. Cấu tạo pin Lithium-ion chi tiết

Để hiểu vì sao pin Lithium-ion có hiệu suất cao và được sử dụng phổ biến, cần nhìn vào cấu tạo bên trong của pin. Mỗi bộ phận đều đảm nhiệm một vai trò riêng nhưng liên kết chặt chẽ với nhau trong quá trình sạc – xả. Việc nắm rõ cấu tạo pin lithium ion sẽ giúp người dùng hiểu sâu hơn về cách pin hoạt động và các yếu tố ảnh hưởng đến độ bền, độ an toàn.

2.1. Cực dương (Cathode)

Cực dương là nơi tiếp nhận ion lithium khi pin ở trạng thái xả. Vật liệu cathode thường là các hợp chất lithium kim loại như lithium cobalt oxide, lithium iron phosphate hoặc lithium manganese oxide. Thành phần cathode ảnh hưởng trực tiếp đến điện áp danh định, dung lượng và độ ổn định của pin.

Trong cấu tạo pin lithium ion, cathode được phủ lên một lá nhôm mỏng để dẫn điện. Quá trình lựa chọn vật liệu cathode là yếu tố then chốt quyết định hiệu suất và mức độ an toàn của pin trong quá trình sử dụng lâu dài.

2.2. Cực âm (Anode)

Cực âm là nơi lưu trữ ion lithium khi pin được sạc đầy. Vật liệu phổ biến nhất cho anode là than chì, nhờ khả năng xen kẽ ion lithium tốt và độ ổn định cao. Một số dòng pin mới còn sử dụng silicon hoặc hỗn hợp silicon–carbon để tăng dung lượng.

Anode thường được phủ lên lá đồng mỏng nhằm đảm bảo khả năng dẫn điện tốt. Chất lượng anode ảnh hưởng lớn đến tuổi thọ pin và khả năng sạc nhanh.

2.3. Chất điện phân (Electrolyte)

Chất điện phân đóng vai trò là môi trường cho ion lithium di chuyển giữa cực dương và cực âm. Thông thường, electrolyte là dung dịch muối lithium hòa tan trong dung môi hữu cơ. Thành phần này cho phép ion di chuyển nhưng không dẫn điện tử.

Trong thực tế, chất điện phân rất nhạy cảm với nhiệt độ và điều kiện vận hành. Vì vậy, trong cấu tạo pin lithium ion, việc kiểm soát chất lượng electrolyte là yếu tố quan trọng để đảm bảo pin hoạt động an toàn và ổn định.

2.4. Màng ngăn (Separator)

Màng ngăn là lớp vật liệu mỏng, xốp được đặt giữa cathode và anode. Chức năng chính của màng ngăn là ngăn hai cực tiếp xúc trực tiếp, tránh gây đoản mạch, đồng thời cho phép ion lithium đi qua. Vật liệu màng ngăn thường là polymer chịu nhiệt cao.

Trong cấu tạo pin lithium ion, màng ngăn được xem là “lá chắn an toàn” của pin. Khi nhiệt độ tăng cao bất thường, màng ngăn có thể co lại hoặc đóng lỗ xốp, giúp giảm nguy cơ cháy nổ.

2.5. Vỏ pin và hệ thống bảo vệ

Vỏ pin có nhiệm vụ bảo vệ các thành phần bên trong khỏi tác động cơ học và môi trường bên ngoài. Tùy theo dạng pin, vỏ có thể làm từ kim loại hoặc vật liệu polymer nhiều lớp. Bên cạnh đó, pin Lithium-ion còn được tích hợp mạch bảo vệ để kiểm soát điện áp, dòng điện và nhiệt độ.

Hệ thống bảo vệ là phần không thể thiếu trong cấu tạo pin lithium ion hiện đại. Nó giúp ngăn tình trạng sạc quá mức, xả sâu hoặc quá nhiệt, từ đó nâng cao độ an toàn khi sử dụng.

3. Nguyên lý hoạt động dựa trên cấu tạo pin Lithium-ion

Nguyên lý hoạt động của pin Lithium-ion gắn chặt với cấu tạo pin lithium ion, đặc biệt là sự phối hợp giữa cực dương, cực âm, chất điện phân và màng ngăn. Toàn bộ quá trình sạc và xả đều xoay quanh sự di chuyển có kiểm soát của ion lithium giữa hai điện cực. Nhờ cấu trúc khép kín và ổn định này, pin có thể lưu trữ và giải phóng năng lượng hiệu quả trong nhiều chu kỳ.

Khi pin ở trạng thái sạc, ion lithium di chuyển từ cực dương (cathode) sang cực âm (anode) thông qua chất điện phân và màng ngăn. Đồng thời, electron không đi xuyên qua pin mà chạy theo mạch ngoài từ cathode đến anode, tạo nên dòng điện sạc. Quá trình này giúp ion lithium được “lưu trữ” tạm thời trong cấu trúc tinh thể của vật liệu anode, thường là than chì.

Ngược lại, khi pin xả, ion lithium quay trở lại cathode theo chiều ngược lại ban đầu. Electron lúc này di chuyển từ anode qua mạch ngoài để cấp điện cho thiết bị sử dụng. Chính sự dịch chuyển đồng thời của ion và electron, nhưng theo hai con đường khác nhau, đã tạo ra dòng điện ổn định cho pin Lithium-ion.

Một điểm quan trọng trong nguyên lý hoạt động là hai điện cực không bao giờ tiếp xúc trực tiếp với nhau. Màng ngăn đóng vai trò cách ly vật lý nhưng vẫn cho phép ion lithium đi qua, giúp pin hoạt động an toàn và tránh đoản mạch. Đây là yếu tố then chốt trong cấu tạo pin lithium ion, quyết định độ an toàn trong suốt vòng đời pin.

Nhờ nguyên lý hoạt động này, pin Lithium-ion có hiệu suất sạc xả cao, ít thất thoát năng lượng và không xảy ra hiệu ứng nhớ như nhiều loại pin cũ. Khi được kết hợp với mạch bảo vệ phù hợp, pin có thể hoạt động ổn định trong hàng trăm đến hàng nghìn chu kỳ sạc xả. Điều này lý giải vì sao pin Lithium-ion trở thành công nghệ pin chủ đạo trong các thiết bị hiện đại.

4. Các dạng cấu trúc pin Lithium-ion phổ biến

Tùy theo mục đích sử dụng và thiết kế, pin Lithium-ion được chế tạo dưới nhiều dạng cấu trúc khác nhau. Mỗi dạng có ưu điểm riêng về hình dáng, khả năng tản nhiệt và tính linh hoạt khi lắp đặt. Dưới đây là các dạng pin phổ biến nhất hiện nay.

4.1. Pin dạng trụ

Pin dạng trụ có hình trụ tròn, thường thấy trong pin 18650 hoặc 21700. Dạng này có kết cấu chắc chắn, khả năng tản nhiệt tốt và dễ sản xuất hàng loạt. Nhờ đó, pin dạng trụ được sử dụng nhiều trong pin xe điện và thiết bị công nghiệp.

4.2. Pin dạng túi

Pin dạng túi sử dụng vỏ polymer mềm, có trọng lượng nhẹ và linh hoạt về hình dạng. Dạng pin này thường xuất hiện trong điện thoại thông minh, tablet và laptop mỏng. Tuy nhiên, khả năng chịu va đập cơ học của pin dạng túi thấp hơn so với dạng trụ.

4.3. Pin dạng lăng trụ

Pin dạng lăng trụ có hình hộp chữ nhật, giúp tối ưu không gian lắp đặt. Dạng này kết hợp được ưu điểm của pin trụ và pin túi, vừa chắc chắn vừa có mật độ năng lượng cao. Pin lăng trụ được sử dụng nhiều trong xe điện và hệ thống lưu trữ năng lượng.

5. Ưu điểm và hạn chế từ cấu tạo pin Lithium-ion

Từ cấu tạo pin lithium ion, có thể thấy đây là công nghệ pin mang lại hiệu suất cao nhưng cũng đòi hỏi kiểm soát chặt chẽ trong quá trình sử dụng. Việc hiểu rõ ưu và nhược điểm giúp người dùng khai thác pin an toàn, bền bỉ hơn.

5.1. Ưu điểm

Nhờ cấu trúc điện cực tối ưu, pin Lithium-ion có mật độ năng lượng cao, kích thước nhỏ gọn nhưng lưu trữ được nhiều điện năng. Quá trình sạc – xả diễn ra ổn định, hiệu suất cao và ít suy giảm dung lượng theo thời gian. Ngoài ra, pin không gặp hiệu ứng nhớ, cho phép sạc linh hoạt mà không ảnh hưởng đáng kể đến tuổi thọ.

5.2. Hạn chế

Do sử dụng chất điện phân nhạy cảm, pin Lithium-ion dễ bị ảnh hưởng bởi nhiệt độ cao và điều kiện vận hành không phù hợp. Cấu tạo pin lithium ion cũng yêu cầu mạch bảo vệ để tránh sạc quá mức hoặc xả sâu, làm tăng chi phí sản xuất. Nếu sử dụng sai cách, pin vẫn tiềm ẩn rủi ro về an toàn, dù các công nghệ hiện nay đã cải thiện đáng kể vấn đề này.

6. Ứng dụng của pin Lithium-ion

Nhờ cấu tạo pin lithium ion tối ưu về hiệu suất và trọng lượng, loại pin này được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Pin đáp ứng tốt nhu cầu lưu trữ năng lượng ổn định, sạc nhanh và sử dụng lâu dài. Dưới đây là những ứng dụng tiêu biểu của pin Lithium-ion trong thực tế.

Trong thiết bị điện tử cá nhân, pin Lithium-ion được sử dụng phổ biến cho điện thoại thông minh, laptop, tablet và thiết bị đeo thông minh. Kích thước nhỏ gọn, dung lượng cao giúp thiết bị hoạt động bền bỉ mà không làm tăng trọng lượng. Đây là lĩnh vực ứng dụng sớm và rộng nhất của pin Lithium-ion.

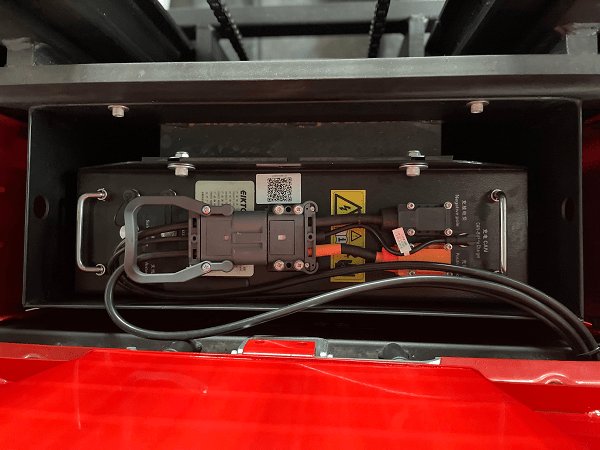

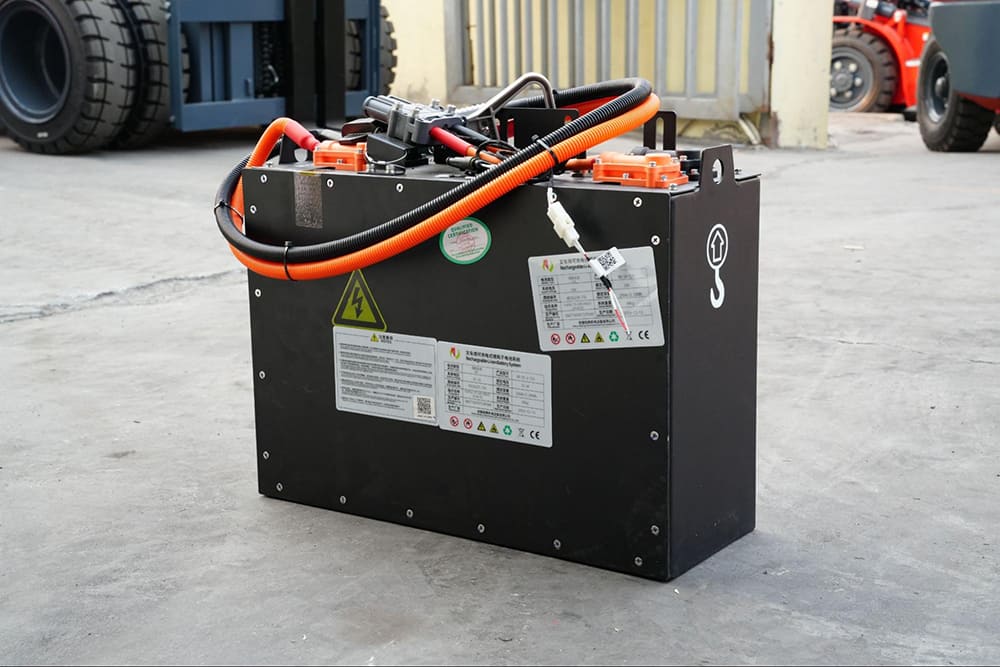

Đối với xe điện và phương tiện sử dụng động cơ điện, pin Lithium-ion đóng vai trò nguồn năng lượng chính. Cấu tạo pin lithium ion cho phép sạc nhanh, xả mạnh và tuổi thọ cao, đáp ứng tốt yêu cầu vận hành liên tục. Nhờ đó, pin được ứng dụng trong xe máy điện, ô tô điện và xe nâng chạy điện.

Trong công nghiệp và hệ thống lưu trữ năng lượng, pin Lithium-ion được dùng cho UPS, pin lưu trữ điện mặt trời và các hệ thống dự phòng. Khả năng làm việc ổn định và hiệu suất cao giúp đảm bảo nguồn điện liên tục cho nhà máy và công trình. Ngoài ra, pin Lithium-ion còn được ứng dụng trong thiết bị y tế, robot và nhiều lĩnh vực công nghệ cao khác.

Có thể thấy, cấu tạo pin lithium ion là nền tảng quyết định đến hiệu suất, độ bền và mức độ an toàn của pin trong quá trình sử dụng. Sự kết hợp chặt chẽ giữa điện cực, chất điện phân, màng ngăn và hệ thống bảo vệ giúp pin vận hành ổn định qua nhiều chu kỳ sạc xả. Khi hiểu đúng cấu tạo và nguyên lý hoạt động, người dùng sẽ biết cách sử dụng pin hiệu quả hơn, đồng thời hạn chế rủi ro không mong muốn. Trong bối cảnh công nghệ ngày càng phát triển, pin Lithium-ion vẫn giữ vai trò then chốt trong tương lai năng lượng.
