Cấu tạo xe nâng điện và nguyên lý hoạt động chi tiết

Cấu tạo xe nâng điện gồm hệ thống nâng hạ, hệ thống lái và di chuyển, khung xe, khoang lái, động cơ điện, pin/ắc quy cùng các trang bị an toàn. Mỗi bộ phận đảm nhận một chức năng riêng, cùng phối hợp để xe vận hành ổn định và hiệu quả. Tìm hiểu cấu tạo của xe nâng điện giúp người dùng hiểu rõ nguyên lý hoạt động, từ đó lựa chọn được cấu hình xe phù hợp với nhu cầu.

1. Xe nâng điện là gì? Các loại xe nâng điện phổ biến

1.1.  Khái niệm xe nâng điện

Xe nâng điện là thiết bị nâng hạ sử dụng động cơ điện làm nguồn động lực chính thay cho động cơ đốt trong. Điện năng được cung cấp từ ắc quy chì-axit hoặc pin lithium-ion, sau đó được bộ điều khiển phân phối đến các động cơ và hệ thống điện tương ứng.

1.2.  Phân loại xe nâng điện

Trên thị trường, xe nâng điện được phân loại dựa trên kết cấu, phương thức vận hành và mục đích sử dụng. Một số dòng xe nâng điện phổ biến gồm:

• Xe nâng điện ngồi lái: kết cấu đối trọng, người vận hành điều khiển trực tiếp từ khoang lái, phù hợp với hoạt động nâng hạ và vận chuyển pallet có quãng đường dài hoặc trong các ca làm việc có cường độ cao.
• Xe nâng điện đứng lái: thiết kế gọn với bán kính quay vòng nhỏ, người vận hành thao tác ở tư thế đứng, phù hợp với kho xưởng có diện tích hạn chế hoặc yêu cầu khả năng cơ động cao.

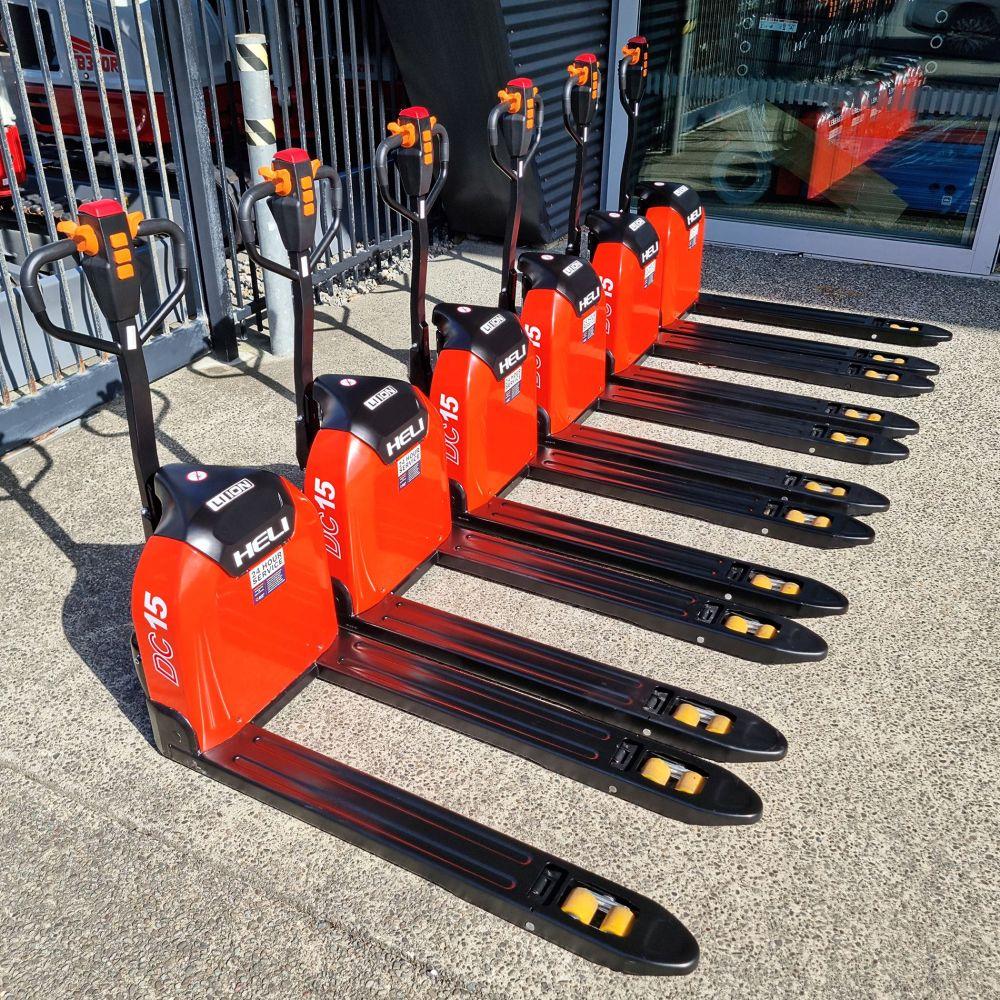

• Xe nâng tay điện: gồm các dòng xe nâng tay điện thấp và xe nâng tay điện cao, kích thước nhỏ, thường dùng cho công việc vận chuyển hàng hóa trên quãng đường ngắn và lối đi hẹp.
• Xe nâng điện AGV: vận hành tự động theo hệ thống điều hướng và điều khiển được thiết lập sẵn, phù hợp với các quy trình vận chuyển hàng hóa có tính lặp lại và cần tối ưu nhân lực.

Các dòng xe kể trên có cách bố trí cơ cấu nâng hạ, động cơ, nguồn điện, hệ thống lái và khoang vận hành khác nhau. Vì vậy, khi tìm hiểu cấu tạo của xe nâng điện, cần xác định rõ loại xe để hiểu đúng đặc điểm thiết kế và lựa chọn phương án vận hành phù hợp.

Xe nâng Bình Minh là đơn vị phân phối xe nâng Heli chính hãng tại Việt Nam. Liên hệ ngay 0914 228 558 để được tư vấn và lựa chọn dòng xe nâng điện tối ưu cho doanh nghiệp của bạn!

2. Cấu tạo xe nâng điện chi tiết

Cấu tạo xe nâng điện được hình thành từ nhiều cụm chi tiết cơ khí, điện và thủy lực liên kết với nhau trên cùng một kết cấu. Mỗi hệ thống đảm nhiệm một chức năng riêng, từ tạo lực nâng, truyền động, điều hướng đến bảo vệ người vận hành.

Dưới đây là cấu tạo của xe nâng điện dòng ngồi lái với cách bố trí cụ thể của từng bộ phận có thể thay đổi tùy theo mẫu xe và tải trọng thiết kế.

2.1. Hệ thống nâng hạ

Đây là cụm cơ cấu trực tiếp thực hiện thao tác nâng, hạ và giữ hàng hóa ở độ cao yêu cầu. Các bộ phận chính gồm khung nâng, giá nâng, càng nâng và xi lanh nâng. Với nhu cầu sử dụng khác nhau, xe có thể được trang bị thêm các bộ công tác chuyên dụng như bộ dịch giá, push pull, kẹp vuông…

• Khung nâng: là kết cấu dạng cột thép gắn ở phía trước xe nâng, cho phép giá nâng chuyển động theo phương thẳng đứng. Tùy chiều cao nâng, xe có thể sử dụng khung nâng 2 tầng, 3 tầng hoặc các loại khung nâng chuyên dụng đặc biệt.
• Giá nâng: liên kết với khung nâng và là vị trí lắp đặt càng nâng cùng một số bộ công tác. Khi hệ thống nâng hạ hoạt động, giá nâng sẽ di chuyển dọc theo khung nâng.
• Càng nâng (còn gọi là nĩa nâng): gồm hai thanh thép dạng chữ L đặt phía trước giá nâng, dùng để đưa trực tiếp vào pallet để đỡ hàng. Kích thước và khả năng chịu tải của càng nâng cần phù hợp với tải trọng và tâm tải của xe.
• Xi lanh nâng: là bộ phận thủy lực có nhiệm vụ chuyển đổi áp suất của dầu thủy lực thành lực cơ học để nâng hạ cụm giá nâng và càng nâng.

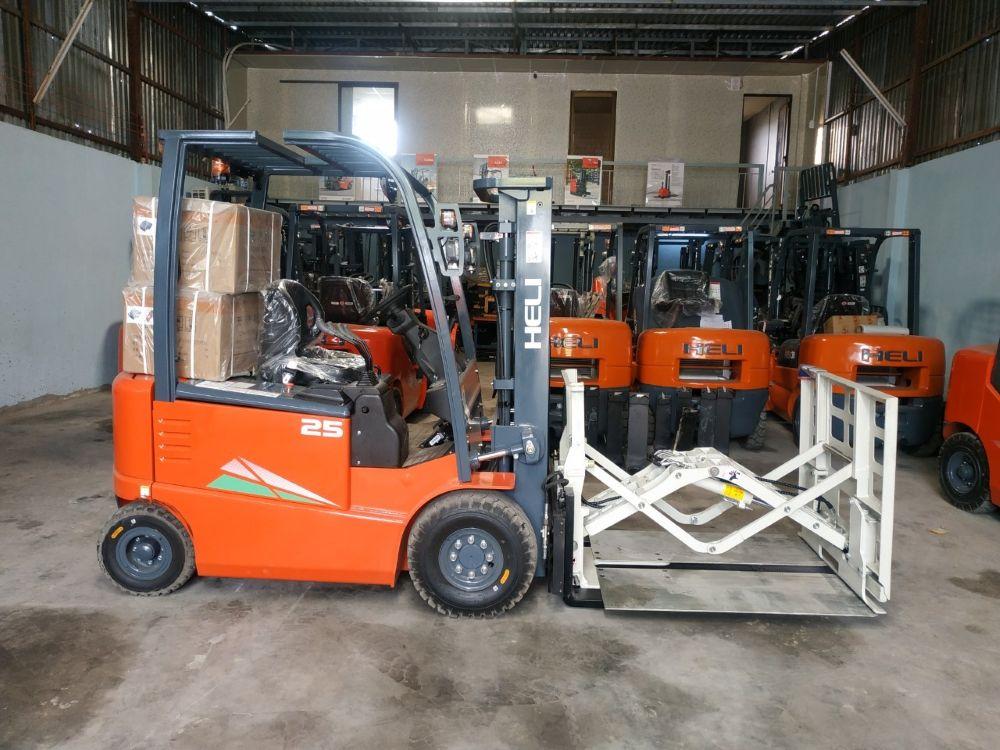

• Bộ công tác: là các thiết bị hoặc phụ kiện cơ khí có thể lắp thay thế hoặc bổ sung cho càng nâng để chuyển đổi công năng hoặc tăng khả năng xử lý những loại hàng đặc thù như cuộn giấy, thùng carton, vật liệu tái chế…

2.2. Hệ thống lái và di chuyển

Hệ thống này đảm nhiệm hai chức năng chính là tạo chuyển động và điều hướng di chuyển cho xe. Trên dòng xe nâng điện dòng ngồi lái, các bộ phận của hệ thống này cơ bản gồm:

• Motor di chuyển: chuyển hóa điện năng từ bình ắc quy hoặc pin lithium thành động năng, tạo mô-men xoắn để truyền lực trực tiếp tới bánh xe, giúp xe tiến hoặc lùi.
• Cầu lái: được bố trí ở phía sau trên xe nâng đối trọng, liên kết với bánh lái và cơ cấu lái, giúp xe thay đổi hướng di chuyển và duy trì khả năng ổn định khi quay vòng.
• Bánh xe/Lốp xe: là bộ phận tiếp xúc trực tiếp với mặt sàn, truyền lực xuống mặt sàn và chịu toàn bộ tải trọng của xe và hàng hóa trong quá trình xe di chuyển. Có nhiều tùy chọn sử dụng lốp hơi, lốp đặc, bánh PU… với từng mẫu xe và điều kiện vận hành.
• Vô lăng: tiếp nhận thao tác điều hướng của người lái và truyền tín hiệu đến cơ cấu lái.
• Bót lái và bơm trợ lực: tiếp nhận chuyển động quay từ vô lăng và phân phối dòng dầu thủy lực dưới áp suất cao đến các xilanh lái để giúp người vận hành điều khiển bánh xe chuyển hướng nhẹ nhàng, chính xác.

2.3. Khung xe và khoang vận hành

Khung xe có thể hiểu là bộ khung sườn chính làm từ thép chịu lực cao, đóng vai trò nâng đỡ toàn bộ xe, đồng thời tạo nền tảng để lắp đặt các cụm chức năng khác. Trên xe nâng điện ngồi lái, đối trọng được bố trí lùi về phía sau để đảm bảo duy trì trạng thái cân bằng khi xe nâng hạ và vận chuyển tải.

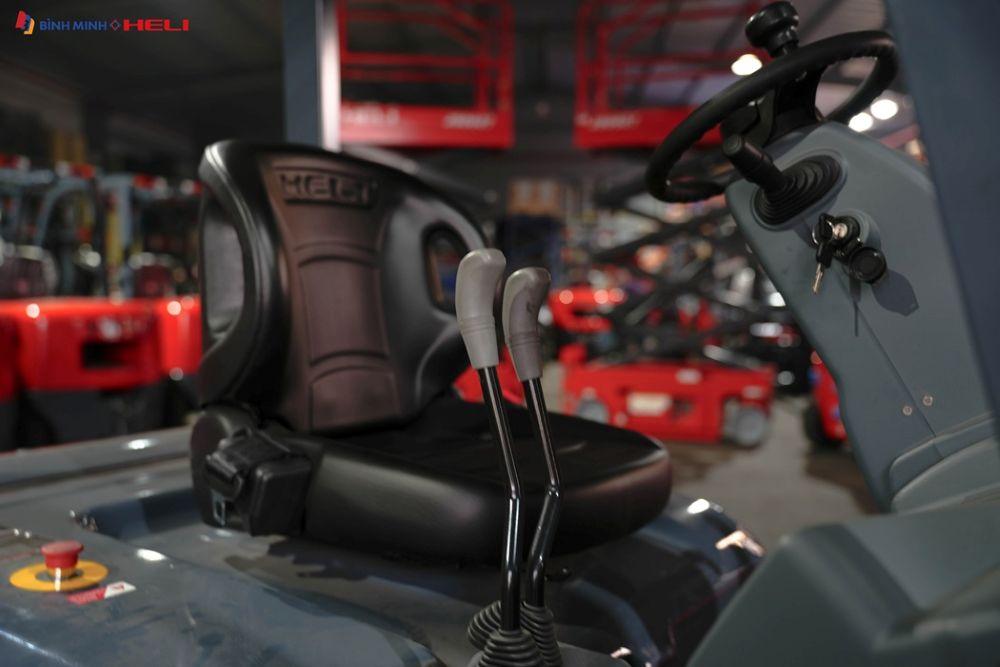

Khoang vận hành là khu vực bố trí các bộ phận mà người lái sử dụng để thao tác, điều khiển và theo dõi trạng thái hoạt động của xe. Tùy theo từng mẫu xe mà khu vực này có thể gồm các bộ phận sau:

• Ghế ngồi: là vị trí người ngồi làm việc, thường có thiết kế công thái học có thể điều chỉnh vị trí, giảm áp lực lên cột sống, giúp người lái hạn chế đau mỏi, thoải mái và an toàn trong suốt quá trình làm việc.
• Mái che: là phần khung chắc chắn phía trên buồng lái, giúp bảo vệ người vận hành trước các nguy cơ từ vật thể rơi hoặc ảnh hưởng của thời tiết.
• Bảng điều khiển: màn hình hiển thị thông tin vận hành, các nút bấm để điều phối hoạt động xe và các cảnh báo về tình trạng nguồn điện hoặc mã lỗi.
• Cần số: dùng để điều hướng, giúp người lái lựa chọn trạng thái tiến, lùi hoặc đứng yên của xe.
• Bàn đạp: chịu lực tác động từ chân người lái để thực hiện các thao tác điều khiển tốc độ di chuyển và lực kéo của xe.

Với xe nâng điện, cách bố trí các bộ phận trong khoang lái có thể ảnh hưởng trực tiếp đến khả năng quan sát và thao tác. Vì vậy, thiết kế thực tế có thể khác nhau giữa xe ngồi lái, đứng lái và các dòng xe chuyên dụng.

2.4. Động cơ điện và nguồn điện (Pin/Ắc quy)

Động cơ điện là bộ phận chuyển hóa điện năng thành cơ năng, tạo lực để xe di chuyển hoặc dẫn động các hệ thống làm việc. Nguồn điện từ pin hoặc ắc quy cung cấp năng lượng cho động cơ và các thiết bị điện trên xe. Có 2 dòng động cơ điện phổ biến thường dùng trên xe nâng điện ngồi lái:

• Động cơ DC (dòng điện một chiều): đây là dòng động cơ truyền thống sử dụng chổi than, ưu điểm là mô men khởi động lớn nhưng dễ mài mòn sinh ra tia lửa điện, hiệu suất thấp hơn động cơ AC.
• Động cơ AC (dòng điện xoay chiều): là dòng động cơ hiện đại không chổi than, hiệu suất cao, tuổi thọ dài, tiết kiệm điện năng tốt và ít phải bảo trì.

Xe nâng điện sử dụng năng lượng từ Ắc quy chì axit hoặc Pin lithium. Trong đó:

• Ắc quy chì axit (Lead Acid): là loại truyền thống, giá thành rẻ, chịu tải tốt nhưng cần châm nước định kỳ, rủi ro hóa chất cao hơn và yêu cầu bảo trì thường xuyên hơn.

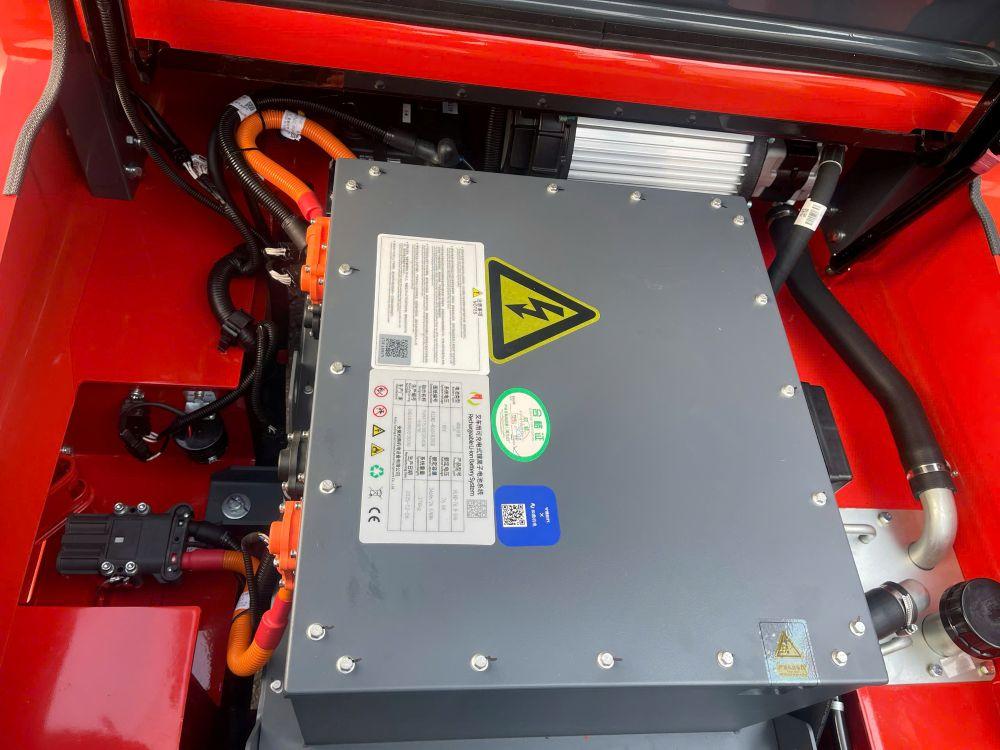

• Pin lithium: công nghệ hiện đại, sạc nhanh hơn, tuổi thọ cao hơn, không cần bảo dưỡng nhưng chi phí đầu tư cao hơn ắc quy chì axit.

Ngoài cụm pin/ắc quy, hệ thống nguồn điện còn có các thành phần như dây dẫn, cầu chì, đầu nối và thiết bị quản lý pin tùy từng công nghệ được tích hợp trên xe.

2.5. Hệ thống an toàn

Hệ thống an toàn bao gồm các cơ cấu cơ khí, thiết bị cảm biến và phần mềm điện tử được trang bị nhằm bảo vệ hàng hóa và con người khỏi những rủi ro tai nạn có thể xảy ra trong quá trình vận hành. Mỗi dòng xe, mỗi model xe sẽ được thiết kế và bố trí hệ thống an toàn không giống nhau, nhưng nhìn chung đều gồm các bộ phận chính dưới đây:

• Gương: mở rộng phạm vi quan sát phía sau và hai bên xe, giảm thiểu điểm mù khi điều khiển.
• Đèn chiếu sáng: thường là loại đèn LED hoặc Halogen được đặt phía trước hoặc phía sau xe, cải thiện tầm nhìn cho người lái trong điều kiện môi trường thiếu sáng, ban đêm hoặc trong các kho lạnh, container kín…
• Đèn cảnh báo: là loại đèn chuyên dụng phát ra ánh sáng mạnh, dạng nháy hoặc chiếu vạch (màu đỏ hoặc màu xanh) xuống mặt sàn để cảnh báo sự hiện diện của xe và khoanh vùng nguy hiểm xung quanh.
• Còi cảnh báo: có thể kết hợp đèn chớp/đèn xoay kèm phát tín hiệu âm thanh để giúp người đi bộ hoặc công nhân trong kho xưởng/nhà máy chú ý né tránh khi xe đang di chuyển.
• Hệ thống phanh: tạo lực hãm để giảm tốc độ, dừng xe hoặc giữ cố định xe theo thao tác của người vận hành. Hệ thống phanh thường gồm má phanh, đĩa phanh, tổng phanh…
• Công tắc an toàn: là các thiết bị hoặc cảm biến chuyên dụng dùng để ngắt nguồn hoặc dừng hoạt động của xe khi phát hiện trạng thái không phù hợp hay khi xảy ra sự cố nguy hiểm.

Liên hệ 0914 228 558 để được tư vấn cụ thể cấu tạo của các dòng xe nâng điện khác phù hợp với nhu cầu vận hành của doanh nghiệp!

3. Nguyên lý hoạt động của xe nâng điện

Nguyên lý hoạt động của xe nâng điện dựa trên việc chuyển đổi điện năng từ pin hoặc ắc quy thành cơ năng để thực hiện các thao tác di chuyển, nâng hạ và xử lý hàng hóa. Nguồn điện được đưa đến bộ điều khiển, sau đó phân phối đến động cơ di chuyển hoặc hệ thống nâng hạ theo tín hiệu từ thao tác của người lái. Cách vận hành này phù hợp với cấu trúc đặc trưng của xe nâng điện, trong đó động cơ điện đảm nhiệm việc tạo lực kéo, còn hệ thống thủy lực thực hiện chức năng nâng hạ.

• Di chuyển: Khi người vận hành chọn hướng tiến/lùi và tác động bàn đạp ga, bộ điều khiển điều chỉnh dòng điện cấp cho động cơ di chuyển. Mô-men xoắn từ động cơ được truyền đến bánh chủ động để đưa xe di chuyển.
• Nâng hàng: Khi tác động cần nâng, động cơ điện dẫn động bơm thủy lực tạo áp suất dầu. Dầu thủy lực được đưa đến xi lanh nâng, tạo lực đẩy khung nâng và càng nâng lên.
• Hạ hàng: Van thủy lực điều tiết dòng dầu hồi từ xi lanh, giúp càng nâng hạ xuống với tốc độ phù hợp.
• Nghiêng khung nâng: Với các mẫu được trang bị chức năng nghiêng, xi lanh nghiêng điều chỉnh góc của khung nâng để hỗ trợ lấy và đặt hàng an toàn.

4. Ứng dụng thực tế của xe nâng điện

Nhờ khả năng vận hành bền bỉ và tiết kiệm nhiên liệu, xe nâng điện được sử dụng rộng rãi trong nhiều ngành nghề, lĩnh vực khác nhau. Một số ứng dụng phổ biến gồm:

• Kho bãi và trung tâm phân phối: Di chuyển và xếp dỡ pallet giữa khu vực nhập hàng, lưu trữ, đóng gói và xuất hàng.
• Nhà máy sản xuất: Vận chuyển nguyên vật liệu, linh kiện, bán thành phẩm và thành phẩm trong dây chuyền sản xuất.
• Logistics và vận tải: Hỗ trợ bốc xếp hàng hóa tại kho, khu vực xuất nhập hàng, bến bãi và trung tâm logistics, đặc biệt với các hoạt động cần luân chuyển pallet liên tục.
• Kho lạnh, thực phẩm và hàng tiêu dùng: Phù hợp với các môi trường trong nhà, yêu cầu hạn chế khí thải và tiếng ồn. Với một số điều kiện vận hành đặc thù như kho lạnh hay chống cháy nổ, xe cần được lựa chọn theo cấu hình riêng với điều kiện nhiệt độ và thiết kế pin phù hợp.
• Kho có lối đi hẹp hoặc kệ cao: Các dòng xe đứng lái, reach truck hoặc xe nâng điện thiết kế nhỏ gọn có thể đáp ứng nhu cầu di chuyển, xếp dỡ trong không gian hạn chế và cần tối ưu mật độ lưu trữ.

5. Mua xe nâng điện tại Xe nâng Bình Minh

Bình Minh là đơn vị phân phối chính hãng thương hiệu xe nâng Heli tại Việt Nam từ năm 2013, cung cấp đa dạng dòng xe nâng điện phục vụ kho bãi, nhà máy, trung tâm logistics, cảng biển… Với tải trọng tối đa tới 55 tấn, danh mục sản phẩm xe nâng điện mà Bình Minh đem tới cho thị trường Việt Nam gồm xe nâng điện ngồi lái, đứng lái và các dòng xe điện chuyên dụng với nhiều cấu hình và tùy chọn linh kiện khác nhau.

Khi lựa chọn xe nâng điện tại Bình Minh, doanh nghiệp được tư vấn giải pháp dựa trên tải trọng hàng hóa, chiều cao nâng, không gian làm việc, tần suất vận hành và nhu cầu cụ thể về dung lượng pin/ắc quy. Không chỉ cung cấp sản phẩm chất lượng cao theo tiêu chuẩn quốc tế, Bình Minh còn xây dựng hệ thống dịch vụ hậu mãi, bảo trì, sửa chữa, phụ tùng và hỗ trợ kỹ thuật chuyên nghiệp, giúp doanh nghiệp duy trì khả năng vận hành ổn định trong suốt quá trình sử dụng.
