Cơ Cấu Nâng Hạ Đơn Giản: Nguyên Lý Hoạt Động & Ứng Dụng Thực Tiễn

Cơ cấu nâng hạ không chỉ là bộ phận kỹ thuật, mà còn là yếu tố then chốt quyết định hiệu quả, an toàn và độ bền của toàn bộ hệ thống nâng hạ. Từ cơ chế thủy lực mạnh mẽ, vít me chính xác, khí nén linh hoạt đến cầu trục công suất lớn, mỗi loại cơ cấu đều đáp ứng một nhu cầu riêng biệt trong sản xuất và công nghiệp. Việc nắm vững cấu tạo, nguyên lý vận hành và ứng dụng thực tế sẽ giúp người vận hành tối ưu hóa hiệu suất, giảm rủi ro và kéo dài tuổi thọ thiết bị một cách đáng kể. Chính vì thế, để hiểu rõ cơ cấu nâng hạ đơn giản, hãy tham khảo bài viết dưới đây.

1. Giới thiệu về cơ cấu nâng hạ

Cơ cấu nâng hạ là trái tim của mọi loại xe nâng, quyết định khả năng nâng hạ hàng hóa, đảm bảo an toàn và hiệu quả trong vận hành. Việc hiểu rõ cơ chế hoạt động giúp người sử dụng vận hành xe đúng kỹ thuật, giảm thiểu rủi ro và tối ưu hóa tuổi thọ thiết bị.

Cơ cấu nâng hạ bao gồm các bộ phận chính như cột nâng (mast), càng nâng (fork), xi lanh thủy lực, dây xích và hệ thống điều khiển. Mỗi bộ phận có chức năng riêng nhưng phối hợp nhịp nhàng để nâng, hạ và giữ tải ổn định:

• Cột nâng (Mast): Là khung đứng chịu lực, hướng dẫn và hỗ trợ di chuyển lên xuống của càng nâng. Cột nâng có thể là loại đơn, đôi hoặc ba tầng tùy theo chiều cao nâng cần đạt.
• Càng nâng (Fork): Là phần tiếp xúc trực tiếp với pallet hoặc hàng hóa. Càng nâng chịu tải trọng lớn và phải được thiết kế chắc chắn, có thể điều chỉnh chiều rộng để phù hợp với từng loại pallet.
• Xi lanh thủy lực: Bộ phận này sử dụng áp lực dầu để đẩy hoặc kéo cột nâng, giúp nâng hạ hàng hóa một cách mượt mà, ổn định.
• Dây xích và bánh răng: Hỗ trợ truyền lực và duy trì độ ổn định khi nâng hoặc hạ hàng hóa. Chúng đóng vai trò quan trọng trong việc cân bằng tải và giảm rung lắc.
• Hệ thống điều khiển: Bao gồm cần gạt, nút nhấn hoặc bàn đạp, cho phép người vận hành điều chỉnh tốc độ nâng/hạ và độ nghiêng của cột nâng theo nhu cầu.

2. Cơ cấu nâng hạ thủy lực

2.1. Khái niệm và đặc điểm của hệ thống thủy lực

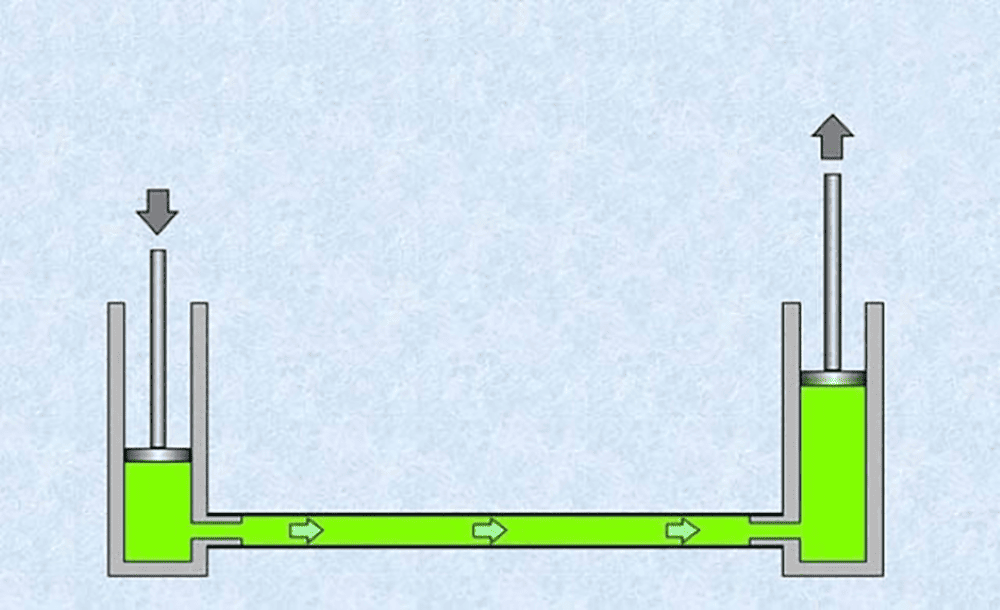

Cơ cấu nâng hạ thủy lực là hệ thống sử dụng áp lực chất lỏng để truyền lực và tạo ra chuyển động nâng hạ hàng hóa hoặc thiết bị. Trong một hệ thống thủy lực khép kín, năng lượng được truyền từ bơm đến chất lỏng, từ đó lực được truyền đến các bộ phận cơ khí để thực hiện công việc nâng hạ một cách chính xác và ổn định.

Trong cơ cấu nâng hạ thủy lực, dầu thủy lực đóng vai trò kép: vừa là môi chất truyền lực, vừa là chất bôi trơn giúp giảm ma sát giữa các bề mặt tiếp xúc. Dầu được tuần hoàn liên tục trong hệ thống kín thông qua bơm và các cơ cấu điều khiển, đảm bảo hiệu quả vận hành và tuổi thọ của thiết bị.

2.2. Cấu tạo cơ bản: xi lanh, bơm dầu, van điều khiển, ống dẫn

Một hệ thống nâng hạ thủy lực thường bao gồm các bộ phận chính như: van an toàn, van phân phối, động cơ thủy lực, bơm thủy lực, xi lanh thủy lực, quạt làm mát, lọc dầu, hộp số và các cơ cấu điều khiển khác. Cụ thể:

• Động cơ thủy lực: Là bộ phận chấp hành chính, chịu trách nhiệm biến đổi năng lượng thủy lực thành cơ năng, tạo ra chuyển động tịnh tiến cho các bộ phận khác.
• Xi lanh thủy lực: Bộ phận quan trọng nhất trong cơ cấu nâng hạ. Hiện nay, phổ biến là hai loại xi lanh: tác dụng đơn và tác dụng kép, trong đó xi lanh tác dụng kép được sử dụng nhiều hơn nhờ khả năng nâng hạ ổn định và chính xác.
• Van phân phối: Điều khiển hướng dòng chảy của chất lỏng trong hệ thống, giúp cơ cấu nâng hạ hoạt động theo đúng quy luật thiết kế. Van phân phối tỷ lệ (còn gọi là van điều khiển vô số cấp) gồm 3 phần chính: thân van, nam châm điện và con trượt, đảm bảo dòng dầu chỉ đi qua các đường ống được định sẵn.
• Cơ cấu phân phối: Đây là nơi tập trung hầu hết các đầu nối trong hệ thống, giúp phân phối chất lỏng đến các bộ phận cần thiết.

Nhờ sự phối hợp nhịp nhàng giữa các bộ phận, cơ cấu nâng hạ thủy lực vận hành ổn định, giảm rung lắc và đảm bảo an toàn khi nâng hạ tải trọng nặng.

2.3. Ứng dụng của cầu nâng thủy lực

Cơ cấu thủy lực được sử dụng rộng rãi trong nhiều ngành nghề nhờ tính linh hoạt, hiệu quả và độ bền cao:

• Trong công nghiệp sản xuất: Hệ thống nâng hạ thủy lực giúp di chuyển và xếp dỡ hàng hóa nhanh chóng trong các nhà máy, xí nghiệp, dây chuyền sản xuất tự động.
• Trong ngành xây dựng: Được tích hợp trên các loại máy móc công trình như máy ủi, máy xúc, máy ép cọc, cần cẩu, giúp nâng hạ vật liệu nặng dễ dàng và chính xác.
• Trong ngành sửa chữa bảo dưỡng: Các trung tâm ô tô, xe máy thường sử dụng cơ cấu thủy lực cho cầu nâng ô tô, bàn nâng xe máy, hỗ trợ kỹ thuật viên trong quá trình sửa chữa và bảo dưỡng.
• Trong y tế: Hệ thống nâng hạ thủy lực được ứng dụng trên giường bệnh, bàn khám tại bệnh viện và phòng khám, giúp thao tác nâng hạ nhẹ nhàng, an toàn cho bệnh nhân và nhân viên y tế.

3. Cơ cấu nâng hạ bằng vít me

Cơ cấu nâng hạ bằng vít me là một giải pháp cơ học được ưa chuộng nhờ độ chính xác cao và khả năng chịu tải lớn. Hệ thống này thường được sử dụng trong các ứng dụng nâng hạ mà các cơ cấu khác khó đạt hiệu quả tương tự. Cùng tìm hiểu chi tiết về cơ cấu nâng hạ bằng vít me ngay dưới đây.

3.1. Hệ thống nâng hạ vít me là gì?

Cơ cấu nâng hạ bằng vít me, còn được gọi là vít me nâng hạ, máy vít hoặc hộp giảm tốc vít nâng hạ, là hệ thống trục vít kết hợp với đai ốc để truyền chuyển động và tạo ra lực nâng hạ.

Trục vít me thường có chiều dài lớn so với đường kính, đôi khi dài gấp hàng chục hoặc hàng trăm lần. Ren trục thường có dạng hình thang, giúp chịu lực cao và duy trì độ bền khi nâng hạ tải trọng lớn.

Nguyên lý hoạt động:

• Khi trục vít quay, đai ốc sẽ dịch chuyển tịnh tiến theo trục, kéo phần cơ cấu gắn trên đai ốc di chuyển lên hoặc xuống.
• Ngược lại, nếu đai ốc cố định, trục vít sẽ di chuyển tịnh tiến.

Nhờ nguyên lý này, cơ cấu nâng hạ bằng vít me có thể tạo ra chuyển động chính xác, lực nâng ổn định và dễ kiểm soát.

3.2. Cấu tạo: vít me, đai ốc, động cơ truyền động

• Hệ thống vít me chuyển động dọc: Đối với loại vít me chuyển động dọc, trục hành trình sẽ di chuyển tịnh tiến dọc theo trục của hộp số để nâng hoặc hạ tải trọng. Khi hoạt động, trục vít me của hộp giảm tốc di chuyển lên xuống theo hướng dọc, đảm bảo tốc độ vận hành ổn định, hiệu quả và an toàn cho quá trình nâng hạ.
• Vít me chuyển động quay: Ở loại vít me chuyển động quay, thanh vít quay khiến đai ốc dịch chuyển theo trục. Khi trục hành trình quay, đai ốc sẽ tịnh tiến lên hoặc xuống, thực hiện chức năng nâng hạ tải trọng một cách chính xác.

3.3. Ứng dụng của cơ cấu vít me

Cơ cấu nâng hạ vít me được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng nâng hạ chính xác, ổn định và chịu lực cao:

• Ngành môi trường: Dùng để nâng hạ cửa xả hoặc cơ cấu điều chỉnh dòng chảy.
• Ngành sản xuất: Ứng dụng trong ống thép, robot nâng cánh tay, máy ép bùn, dây chuyền sơn, dây chuyền tấm cuộn, điều chỉnh băng tải và hệ thống nâng hạ thực phẩm.
• Ngành khai khoáng, hóa chất và xây dựng: Điều chỉnh dầm bê tông, giảm xóc, nâng hạ các thiết bị nặng.
• Ngành luyện kim: Điều chỉnh góc nghiêng trong máy đúc, khoan kép hoặc máy đúc thổi.
• Bảo dưỡng thang máy và cơ giới: Nâng hạ hệ thống thang máy, cơ cấu tháp và các thiết bị cơ khí khác.
• Công trình thủy lợi và xây dựng: Ứng dụng trong các hệ thống nâng hạ cửa van, cầu trục, thiết bị cơ khí tại công trình.

4. Cơ cấu nâng hạ bằng khí nén

4.1. Khái niệm về hệ thống nâng hạ khí nén

Hệ thống nâng hạ bằng khí nén là thiết bị sử dụng năng lượng từ khí nén để nâng, hạ hàng hóa và thiết bị. Thiết bị này giúp tăng năng suất làm việc và giảm sức lao động.

4.2. Cấu tạo

Cầu nâng khí nén thường bao gồm 4 bộ phận chính: mặt bàn nâng, hệ thống khí nén, bánh xe, và khung.

• Bàn nâng: Là bộ phận chịu lực trực tiếp, thường được làm từ thép hoặc sắt, phủ lớp sơn chống gỉ và chống ăn mòn. Bàn nâng giúp chịu tải trọng hàng hóa và đảm bảo độ bền lâu dài.
• Hệ thống khí nén: Đây là bộ phận quan trọng nhất, cung cấp năng lượng để nâng hạ hàng hóa. Khí nén tạo ra lực đẩy giúp cầu nâng hoạt động hiệu quả và duy trì năng suất làm việc cao.
• Bánh xe: Hỗ trợ việc di chuyển cầu nâng từ vị trí này sang vị trí khác một cách linh hoạt. Đối với các loại cầu nâng cố định, bộ phận này có thể không được trang bị.
• Khung: Khung nâng được làm từ thép chắc chắn, liên kết bằng ốc vít, giúp duy trì sự ổn định và đồng bộ khi vận hành.

4.3. Nguyên lý hoạt động của cầu nâng khí nén

Cơ cấu nâng hạ khí nén hoạt động dựa trên quá trình chuyển đổi năng lượng khí thành cơ năng để thực hiện nâng hạ. Cụ thể, bên trong xilanh chứa piston. Khi piston di chuyển, không khí bên ngoài bị hút vào đầu nén. Không khí này bị nén khi piston di chuyển lên trên, làm thể tích xy lanh giảm và áp suất bên trong tăng lên. Khi áp suất khí nén bên trong lớn hơn áp suất dòng chảy, van xả mở ra, khí nén thoát ra ngoài và truyền lực đến các bộ phận nâng hạ. Nhờ đó, cầu nâng khí nén có thể nâng hạ hàng hóa một cách hiệu quả, ổn định và tiết kiệm sức lao động.

5. Cơ cấu nâng hạ cầu trục

5.1. Tổng quan về cơ cấu nâng hạ cầu trục

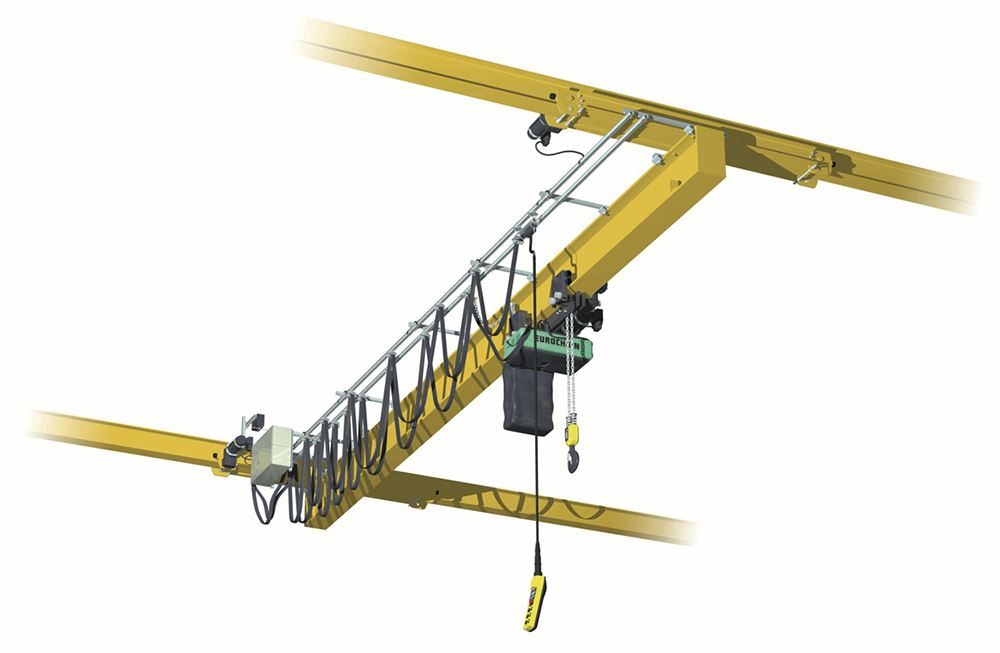

Cầu trục là thiết bị quan trọng trong các ngành công nghiệp sản xuất, bốc dỡ hàng hóa, đặc biệt là sắt thép, kho bãi hay nhà xưởng. Nó giúp nâng, hạ và di chuyển hàng hóa, nguyên liệu một cách hiệu quả, tiết kiệm sức lao động và tăng năng suất làm việc.

5.2. Các bộ phận chính

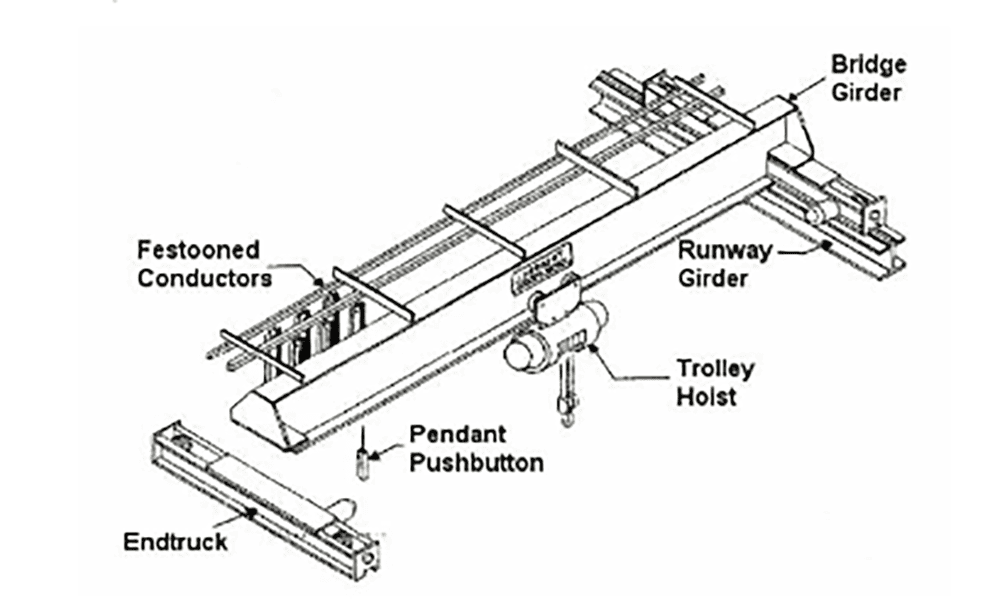

Hệ thống nâng hạ cầu trục gồm các bộ phận chính như xe cầu và xe con.

• Xe cầu: Là khung sắt hình chữ nhật với kết cấu chịu lực cao, bao gồm dầm cầu chính, dầm phụ và bánh xe. Dầm cầu chính đặt ngang, hai dầm phụ hỗ trợ giữ thăng bằng và nâng đỡ dầm chính. Bánh xe bằng cao su bền bỉ giúp việc di chuyển cầu trục trên nhà xưởng trở nên dễ dàng và mượt mà.
• Xe con: Di chuyển trên đường ray gắn trên dầm chính và chứa cơ cấu nâng hạ. Tùy theo loại cầu trục, một cầu trục có thể có 1, 2 hoặc 3 xe con. Xe con bao gồm cơ cấu nâng chính và cơ cấu nâng phụ, giúp nâng hàng hóa đến vị trí cần sử dụng trong phân xưởng.

5.3. Nguyên lý hoạt động của hệ thống nâng hạ cầu trục

• Động cơ điện truyền chuyển động tới trục và khớp nối tới các hộp giảm tốc.
• Chuyển động từ hộp giảm tốc được truyền đến bánh xe, giúp di chuyển toàn bộ cầu trục.
• Xe con di chuyển trên ray gắn trên dầm chính, được trang bị phanh để hãm khi đến vị trí dừng hoặc cua.
• Toàn bộ động cơ được điều khiển thông qua bảng điều khiển trên cabin, cho phép người vận hành dễ dàng quan sát, điều chỉnh và đưa hàng hóa đến vị trí chính xác trong kho hoặc xưởng sản xuất.

Hiểu rõ cơ cấu nâng hạ đơn giản và các loại hệ thống như thủy lực, vít me, khí nén và cầu trục giúp tối ưu hóa hiệu suất vận hành, đảm bảo an toàn và tiết kiệm sức lao động. Việc lựa chọn cơ cấu phù hợp tùy thuộc vào tải trọng, tốc độ và môi trường làm việc, mang lại hiệu quả lâu dài trong sản xuất và công nghiệp.
