Ống Thủy Lực Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Chi Tiết

Trong các hệ thống truyền động công nghiệp và xe nâng, ống thủy lực là bộ phận đóng vai trò then chốt trong việc truyền dẫn năng lượng, tạo lực và đảm bảo thiết bị vận hành ổn định. Tuy nhiên, không phải ai cũng hiểu rõ bộ phần này là gì, cấu tạo gồm những lớp nào, có bao nhiêu loại phổ biến và tiêu chí lựa chọn ra sao để phù hợp với từng điều kiện làm việc.

Trong bài viết dưới đây, chúng tôi sẽ giúp bạn hiểu về ống thủy lực và những lưu ý quan trọng khi lựa chọn sử dụng.

1. Ống thủy lực là gì?

Ống thủy lực là bộ phận quan trọng trong các hệ thống truyền động thủy lực, có nhiệm vụ dẫn dầu hoặc chất lỏng thủy lực từ bơm đến các cơ cấu chấp hành như xi lanh, mô tơ… nhằm truyền năng lượng và tạo lực cho máy móc vận hành. Khác với các loại ống dẫn thông thường, loại ống dẫn này được thiết kế chuyên biệt để chịu được áp suất rất cao, rung động mạnh và điều kiện làm việc khắc nghiệt trong công nghiệp.

2. Cấu tạo của ống thủy lực

Để đáp ứng yêu cầu làm việc trong môi trường áp suất cao và liên tục chịu tác động cơ học, ống thủy lực được thiết kế với cấu tạo nhiều lớp, mỗi lớp đảm nhiệm một chức năng riêng nhưng liên kết chặt chẽ với nhau. Việc hiểu rõ từng bộ phận cấu thành không chỉ giúp người dùng nắm bắt nguyên lý hoạt động mà còn là cơ sở quan trọng để lựa chọn, sử dụng và bảo trì bộ phận đúng cách.

2.1. Lớp ống trong (Inner Tube)

Lớp ống trong là bộ phận tiếp xúc trực tiếp với dầu hoặc chất lỏng thủy lực, đóng vai trò quyết định đến khả năng dẫn dòng và tính tương thích hóa học của ống. Thông thường, lớp này được làm từ cao su tổng hợp hoặc nhựa chuyên dụng, có khả năng chống ăn mòn, chịu nhiệt và không bị biến chất khi tiếp xúc lâu dài với dầu thủy lực.

Một lớp ống trong đạt chuẩn sẽ giúp dòng chất lỏng lưu thông ổn định, hạn chế rò rỉ, giảm tổn thất áp suất và ngăn ngừa hiện tượng nhiễm bẩn dầu. Đây cũng là yếu tố quan trọng ảnh hưởng trực tiếp đến hiệu suất vận hành và độ an toàn của toàn bộ hệ thống thủy lực.

2.2. Lớp gia cường (Reinforcement Layer)

Lớp gia cường được xem là “xương sống” của ống thủy lực, có nhiệm vụ chịu và phân tán áp suất bên trong ống. Tùy theo yêu cầu kỹ thuật, lớp này có thể được gia cường bằng sợi thép bện, lưới thép hoặc nhiều lớp thép xoắn nhằm tăng khả năng chịu áp suất cao và chống biến dạng khi vận hành.

Chất lượng và số lớp gia cường quyết định trực tiếp đến áp suất làm việc tối đa của ống thủy lực. Với các hệ thống công nghiệp nặng hoặc máy móc hoạt động liên tục, việc lựa chọn ống có lớp gia cường phù hợp sẽ giúp hạn chế nguy cơ nứt vỡ, phồng ống và đảm bảo độ ổn định lâu dài cho thiết bị.

2.3. Lớp vỏ ngoài (Outer Cover)

Lớp vỏ ngoài là lớp bảo vệ cuối cùng của ống thủy lực, có chức năng chống lại các tác động từ môi trường bên ngoài như mài mòn, va đập, tia UV, hóa chất hoặc điều kiện thời tiết khắc nghiệt. Lớp này thường được làm từ cao su tổng hợp có độ bền cao, khả năng chống lão hóa tốt và chịu được tác động cơ học.

Ngoài vai trò bảo vệ, lớp vỏ ngoài còn giúp kéo dài tuổi thọ cho bộ phận, giảm chi phí bảo trì và hạn chế rủi ro hư hỏng trong quá trình vận hành. Việc kiểm tra định kỳ tình trạng lớp vỏ ngoài cũng là cách hiệu quả để phát hiện sớm các dấu hiệu xuống cấp, từ đó chủ động thay thế kịp thời.

3. Phân loại ống thủy lực phổ biến hiện nay

Trên thị trường hiện nay, ống thủy lực được phân loại dựa trên cấu tạo, vật liệu và tính chất sử dụng trong từng hệ thống cụ thể. Mỗi loại ống sẽ có những đặc điểm riêng, phù hợp với các điều kiện làm việc và yêu cầu kỹ thuật khác nhau. Việc nắm rõ các loại ống phổ biến sẽ giúp doanh nghiệp và kỹ thuật viên lựa chọn giải pháp tối ưu, vừa đảm bảo hiệu suất vận hành vừa nâng cao độ an toàn cho hệ thống.

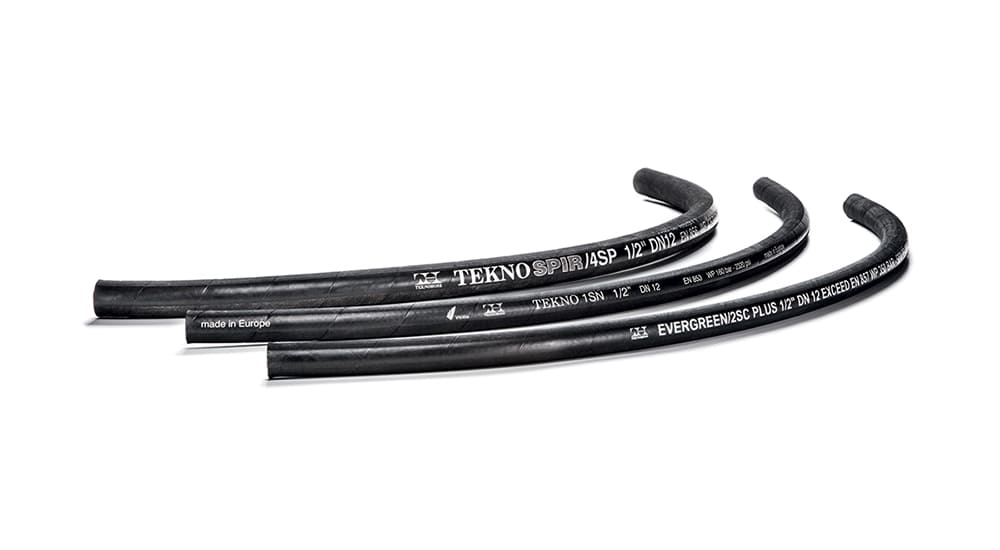

3.1. Ống mềm thủy lực

Ống mềm thủy lực là loại được sử dụng rộng rãi nhất nhờ tính linh hoạt cao, dễ lắp đặt và thích ứng tốt với các hệ thống có rung động hoặc chuyển động liên tục. Loại ống này thường được cấu tạo từ cao su tổng hợp kết hợp với lớp gia cường bằng sợi thép, cho phép chịu áp suất lớn nhưng vẫn giữ được khả năng uốn cong.

Ống mềm thủy lực phù hợp với các ứng dụng như máy xây dựng, máy công trình, thiết bị nông nghiệp và dây chuyền sản xuất công nghiệp. Tuy nhiên, do đặc tính mềm dẻo, loại ống này cần được lựa chọn đúng chuẩn áp suất và bảo dưỡng định kỳ để tránh hiện tượng lão hóa, nứt vỡ theo thời gian.

3.2. Ống cứng thủy lực

Ống cứng thủy lực thường được làm từ thép, inox hoặc hợp kim kim loại có độ bền cao, chuyên dùng cho các hệ thống yêu cầu áp suất rất lớn và độ ổn định cao. So với ống mềm, ống cứng có khả năng chịu lực và chống biến dạng tốt hơn, đồng thời hạn chế tối đa tình trạng rò rỉ khi lắp đặt cố định.

Loại ống này thường được sử dụng trong các hệ thống thủy lực cố định, nhà máy công nghiệp nặng hoặc những vị trí ít chịu rung động. Nhược điểm của ống cứng thủy lực là tính linh hoạt kém, khó thi công ở không gian hẹp và cần độ chính xác cao trong quá trình lắp đặt.

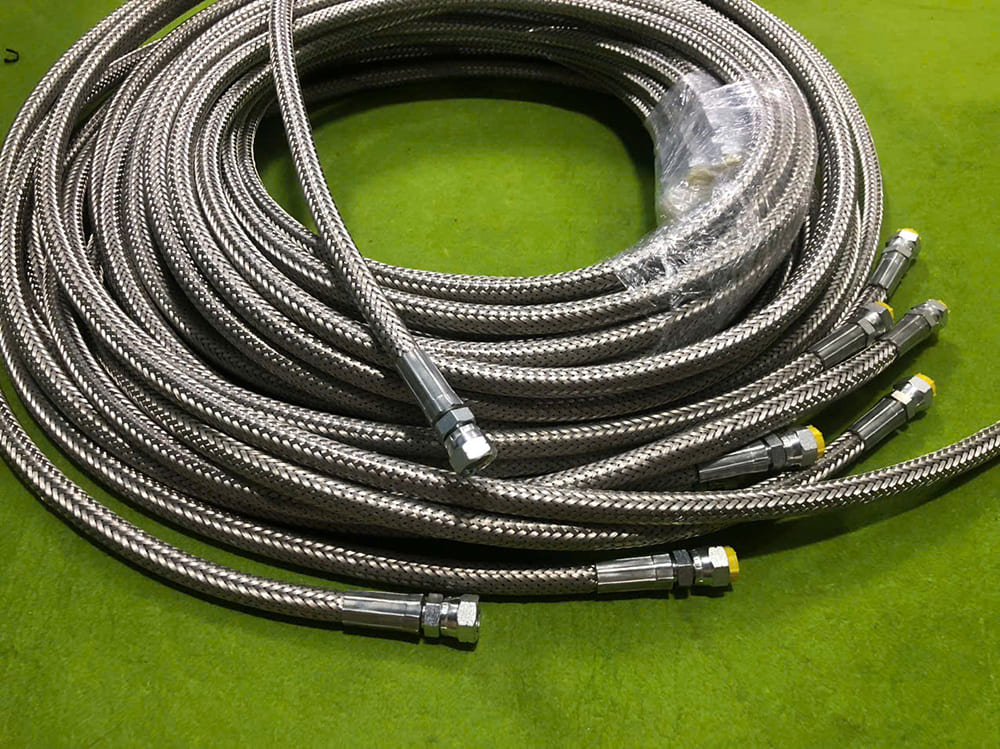

3.3. Ống thuỷ lực mềm bằng kim loại

Ống thủy lực mềm bằng kim loại là sự kết hợp giữa độ bền của kim loại và tính linh hoạt của ống mềm. Loại ống này thường được làm từ inox hoặc thép không gỉ dạng gân xoắn, có khả năng chịu nhiệt, chịu áp suất cao và chống ăn mòn vượt trội.

Loại ống này được ứng dụng nhiều trong các môi trường đặc thù như ngành hóa chất, dầu khí, thực phẩm hoặc những hệ thống làm việc ở nhiệt độ cao. Nhờ khả năng đàn hồi nhất định, loại ống này giúp giảm rung chấn và tăng độ an toàn, đồng thời kéo dài tuổi thọ cho toàn bộ hệ thống thủy lực.

4. Vai trò của ống thủy lực trong hệ thống xe nâng

Trong hệ thống xe nâng, ống thủy lực giữ vai trò then chốt trong việc truyền dẫn năng lượng từ bơm thủy lực đến các cơ cấu chấp hành, qua đó tạo ra lực nâng, hạ và điều khiển các chuyển động của xe. Có thể nói, toàn bộ khả năng vận hành mạnh mẽ và chính xác của xe nâng đều phụ thuộc rất lớn vào chất lượng và độ ổn định của hệ thống ống thủy lực. Cụ thể, dưới đây là vai trò của bộ phận này trong hệ thống xe nâng:

• Truyền dẫn năng lượng thủy lực: Ống thủy lực có nhiệm vụ dẫn dầu áp suất cao từ bơm thủy lực đến các xi lanh nâng, xi lanh nghiêng và van điều khiển. Nhờ đó, xe nâng có thể thực hiện các thao tác nâng – hạ hàng hóa, nghiêng càng nâng và vận hành chính xác theo yêu cầu.
• Đảm bảo lực nâng ổn định và chính xác: Hệ thống ống thủy lực đạt chuẩn giúp duy trì áp suất ổn định, hạn chế sụt áp hoặc giật cục khi nâng hạ. Điều này đặc biệt quan trọng khi xe nâng làm việc với tải trọng lớn hoặc yêu cầu độ chính xác cao trong kho bãi.
• Góp phần đảm bảo an toàn vận hành: Ống thủy lực chất lượng cao giúp giảm nguy cơ rò rỉ dầu, nứt vỡ hoặc bung ống trong quá trình hoạt động. Qua đó, hạn chế các sự cố nguy hiểm, đảm bảo an toàn cho người vận hành và hàng hóa.
• Tăng hiệu suất và tuổi thọ xe nâng: Khi hệ thống hoạt động ổn định, các bộ phận khác như bơm, van và xi lanh cũng ít bị quá tải. Điều này giúp xe nâng vận hành trơn tru hơn, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
• Thích ứng với môi trường làm việc khắc nghiệt: Xe nâng thường hoạt động liên tục trong môi trường bụi bẩn, nhiệt độ cao hoặc không gian hẹp. Ống thủy lực được thiết kế đúng tiêu chuẩn sẽ giúp hệ thống duy trì độ bền và khả năng làm việc ổn định trong những điều kiện này.

5. Tiêu chí lựa chọn ống thủy lực phù hợp

Để hệ thống thủy lực vận hành ổn định, an toàn và bền bỉ theo thời gian, việc lựa chọn ống thủy lực phù hợp là yếu tố không thể xem nhẹ. Dưới đây là những tiêu chí quan trọng cần cân nhắc trước khi quyết định sử dụng bất kỳ loại ống dẫn nào:

• Khả năng chịu áp suất làm việc: Mỗi hệ thống thủy lực đều có mức áp suất làm việc và áp suất cực đại khác nhau. Ống thủy lực cần được lựa chọn với khả năng chịu áp suất cao hơn mức áp suất thực tế của hệ thống để đảm bảo an toàn, tránh nguy cơ nứt vỡ hoặc rò rỉ trong quá trình vận hành.
• Tương thích với dầu và môi chất thủy lực: Không phải loại ống nào cũng phù hợp với mọi loại dầu thủy lực. Cần đảm bảo vật liệu lớp ống trong tương thích với dầu khoáng, dầu tổng hợp hoặc các môi chất đặc biệt khác nhằm tránh hiện tượng ăn mòn, trương nở hoặc lão hóa nhanh.
• Nhiệt độ làm việc của hệ thống: Ống thủy lực phải đáp ứng được dải nhiệt độ làm việc của xe hoặc máy móc. Trong môi trường nhiệt độ cao hoặc thay đổi liên tục, nên ưu tiên các loại ống có khả năng chịu nhiệt tốt để duy trì hiệu suất và tuổi thọ lâu dài.
• Đường kính và chiều dài ống phù hợp: Việc lựa chọn đúng đường kính trong giúp dòng dầu lưu thông ổn định, hạn chế tổn thất áp suất. Đồng thời, chiều dài ống cần được tính toán hợp lý để tránh gấp khúc, căng kéo hoặc cọ xát trong quá trình sử dụng.
• Điều kiện và môi trường làm việc: Nếu ống thủy lực hoạt động trong môi trường có nhiều bụi bẩn, hóa chất, tia UV hoặc va đập cơ học, cần ưu tiên các loại ống có lớp vỏ ngoài bền chắc, khả năng chống mài mòn và chống lão hóa cao.
• Tiêu chuẩn kỹ thuật và nguồn gốc sản phẩm: Nên lựa chọn loại ống đạt các tiêu chuẩn kỹ thuật phổ biến như SAE, DIN, ISO… và có nguồn gốc, xuất xứ rõ ràng. Điều này giúp đảm bảo chất lượng, độ an toàn và khả năng thay thế khi cần thiết.
• Khả năng bảo trì và thay thế: Ống thủy lực phù hợp không chỉ đáp ứng yêu cầu kỹ thuật mà còn cần dễ kiểm tra, bảo trì và thay thế. Điều này giúp doanh nghiệp tiết kiệm chi phí vận hành và hạn chế thời gian dừng máy không cần thiết.

7. Câu hỏi thường gặp liên quan tới ống thuỷ lực

Trong quá trình tìm hiểu và sử dụng ống thủy lực, nhiều người dùng thường có những thắc mắc xoay quanh khả năng chịu áp suất, nhiệt độ cũng như địa chỉ mua ống uy tín. Dưới đây là những câu hỏi phổ biến và phần giải đáp chi tiết để bạn dễ dàng tham khảo.

7.1. Ống thủy lực chịu được áp suất tối đa bao nhiêu?

Khả năng chịu áp suất của bộ phận này phụ thuộc vào cấu tạo, số lớp gia cường và tiêu chuẩn sản xuất. Trên thực tế, áp suất làm việc của ống thủy lực thường dao động từ vài chục bar đến hàng trăm bar.

Khi lựa chọn, người dùng cần phân biệt rõ giữa áp suất làm việc và áp suất phá hủy. Ống thủy lực nên được sử dụng ở mức áp suất thấp hơn đáng kể so với giới hạn tối đa để đảm bảo an toàn và kéo dài tuổi thọ cho hệ thống.

7.2. Nhiệt độ tối đa ống thủy lực chịu được là bao nhiêu?

Nhiệt độ chịu đựng của ống phụ thuộc chủ yếu vào vật liệu lớp ống trong và lớp vỏ ngoài. Thông thường, các loại ống thủy lực cao su tiêu chuẩn có thể hoạt động ổn định trong khoảng từ -40°C đến 100°C, một số dòng chất lượng cao có thể chịu được nhiệt độ lên đến 120-150°C.

Đối với môi trường làm việc nhiệt độ cao hoặc có sự thay đổi nhiệt liên tục, nên ưu tiên các loại ống thủy lực chuyên dụng hoặc ống thủy lực mềm bằng kim loại để đảm bảo độ bền và hạn chế tình trạng lão hóa, nứt gãy.

7.3. Mua ống thủy lực ở đâu uy tín?

Việc lựa chọn đơn vị cung cấp uy tín là yếu tố quan trọng giúp đảm bảo chất lượng ống thủy lực và độ an toàn khi sử dụng. Bạn nên ưu tiên các nhà cung cấp có đầy đủ chứng nhận kỹ thuật, sản phẩm đạt tiêu chuẩn quốc tế và có chính sách bảo hành rõ ràng.

Ngoài ra, đơn vị uy tín thường có đội ngũ kỹ thuật tư vấn chuyên sâu, hỗ trợ lựa chọn đúng loại ống phù hợp với từng hệ thống xe nâng hoặc máy móc cụ thể. Điều này không chỉ giúp tối ưu hiệu suất vận hành mà còn hạn chế rủi ro và chi phí phát sinh trong quá trình sử dụng lâu dài.

Có thể thấy, ống thủy lực không chỉ là chi tiết kỹ thuật đơn lẻ mà là yếu tố ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống thủy lực. Việc hiểu rõ bộ phận này là gì, cấu tạo từng lớp, các loại ống phổ biến cũng như tiêu chí lựa chọn phù hợp sẽ giúp doanh nghiệp và kỹ thuật viên hạn chế rủi ro hư hỏng, tối ưu chi phí vận hành và đảm bảo thiết bị hoạt động ổn định lâu dài.
