Xi Lanh Thủy Lực 1 Chiều Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Xi lanh thủy lực 1 chiều là thiết bị quen thuộc trong nhiều hệ thống thủy lực, đặc biệt ở các ứng dụng chỉ cần lực đẩy theo một hướng. Nhờ cấu tạo đơn giản, dễ sử dụng và chi phí hợp lý, loại xi lanh này được dùng phổ biến trong nâng hạ, ép và nhiều thiết bị cơ khí khác. Để hiểu rõ hơn cách hoạt động và lựa chọn đúng loại xi lanh cho từng nhu cầu, hãy cùng tìm hiểu chi tiết trong nội dung dưới đây.

1. Xi lanh thủy lực 1 chiều là gì?

Xi lanh thủy lực 1 chiều là một loại cơ cấu chấp hành trong hệ thống thủy lực, chỉ tạo lực và chuyển động theo một hướng duy nhất. Nói cách khác, khi dầu thủy lực được cấp vào, xi lanh sẽ đẩy piston di chuyển theo một chiều xác định, còn chiều hồi về thường nhờ trọng lực, lò xo hoặc lực bên ngoài. Chính đặc điểm này giúp xi lanh thủy lực có cấu tạo đơn giản, dễ sử dụng và chi phí thấp hơn so với nhiều loại xi lanh khác.

Trong thực tế, loại xi lanh này được dùng phổ biến trong các hệ thống chỉ cần lực đẩy một hướng, ví dụ như nâng hạ bàn máy, kích thủy lực, máy ép đơn giản hoặc các thiết bị nâng tay. Với những ứng dụng không yêu cầu kiểm soát chuyển động hai chiều, đây là lựa chọn rất kinh tế và hiệu quả. Nhờ hoạt động ổn định và ít chi tiết chuyển động, xi lanh thủy lực cũng có độ bền cao, ít hỏng vặt.

Tuy nhiên, để hiểu rõ vì sao xi lanh thủy lực 1 chiều lại phù hợp với những ứng dụng này, bạn cần nắm được cấu tạo và nguyên lý hoạt động của nó. Đây cũng là nền tảng giúp lựa chọn đúng loại xi lanh, đúng tải trọng và hành trình cho từng nhu cầu cụ thể.

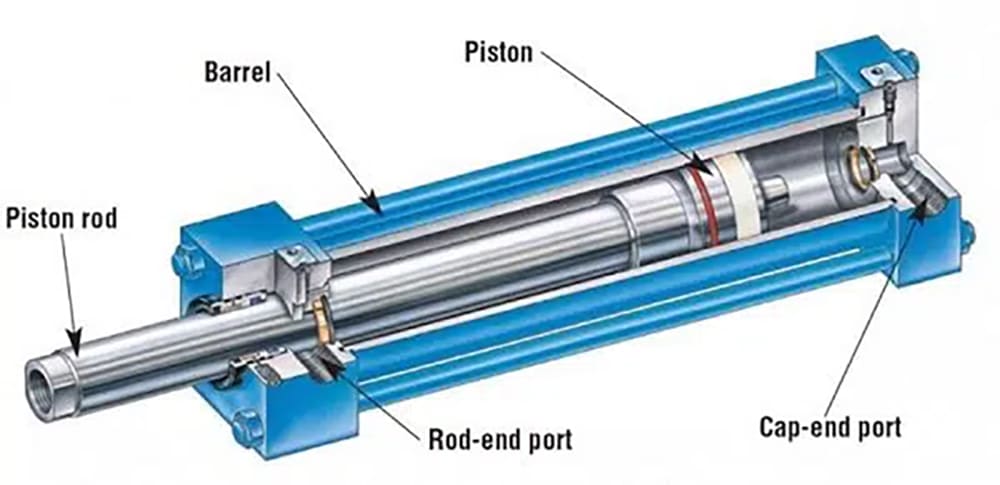

2. Cấu tạo xi lanh thủy lực 1 chiều chi tiết

Về cơ bản, cấu tạo xi lanh thủy lực 1 chiều khá đơn giản, đúng với bản chất “chỉ làm việc theo một hướng”. Tuy không phức tạp như xi lanh 2 chiều, nhưng mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo lực đẩy, độ kín khít và độ bền của toàn bộ hệ thống. Hiểu rõ cấu tạo sẽ giúp bạn dễ dàng hơn trong việc sử dụng, bảo trì và lựa chọn xi lanh phù hợp.

Thân xi lanh (ống xi lanh)

Thân xi lanh là bộ phận bao ngoài, thường được chế tạo từ thép hợp kim hoặc thép carbon chất lượng cao, có khả năng chịu áp suất lớn. Bên trong thân xi lanh là bề mặt gia công chính xác, nhẵn bóng để piston chuyển động trơn tru và hạn chế mài mòn. Độ dày và vật liệu của thân xi lanh ảnh hưởng trực tiếp đến khả năng chịu tải và tuổi thọ của xi lanh.

Piston và cần piston

Piston là chi tiết trực tiếp nhận áp suất dầu thủy lực để tạo ra lực đẩy. Khi dầu được bơm vào khoang làm việc, piston sẽ di chuyển theo một chiều duy nhất và kéo theo cần piston đi ra ngoài. Cần piston thường được mạ crom cứng để tăng khả năng chống mài mòn, chống gỉ và đảm bảo độ bền trong quá trình làm việc liên tục.

Phớt làm kín

Phớt làm kín là bộ phận không thể thiếu trong xi lanh thủy lực 1 chiều, có nhiệm vụ ngăn dầu rò rỉ ra ngoài và giữ áp suất ổn định trong khoang xi lanh. Hệ thống phớt thường bao gồm phớt piston, phớt cần piston và phớt chắn bụi. Chất lượng phớt quyết định rất lớn đến hiệu suất làm việc và khả năng vận hành lâu dài của xi lanh.

Lò xo hồi (nếu có)

Một số loại xi lanh thủy lực 1 chiều được trang bị lò xo hồi bên trong để đưa piston trở về vị trí ban đầu khi ngừng cấp dầu. Lò xo giúp xi lanh hồi nhanh và chủ động hơn, đặc biệt trong các ứng dụng không thể tận dụng trọng lực. Tuy nhiên, không phải mọi xi lanh 1 chiều đều có lò xo, việc này còn phụ thuộc vào mục đích sử dụng cụ thể.

Cổng cấp dầu thủy lực

Loại xi lanh này chỉ có một cổng cấp dầu duy nhất. Dầu thủy lực được đưa vào cổng này để tạo áp suất đẩy piston. Khi dầu xả ra, piston sẽ hồi về nhờ lò xo hoặc lực bên ngoài. Thiết kế một cổng dầu giúp cấu trúc xi lanh gọn nhẹ, dễ lắp đặt và phù hợp với các hệ thống thủy lực đơn giản.

Nắm rõ cấu tạo xi lanh thủy lực sẽ giúp bạn hiểu sâu hơn về cách nó vận hành trong thực tế. Ngay sau đây, chúng ta sẽ cùng tìm hiểu nguyên lý hoạt động của xi lanh thủy lực 1 chiều, để thấy rõ sự liên kết giữa cấu tạo và hiệu quả làm việc của thiết bị này.

3. Nguyên lý hoạt động của xi lanh thủy lực 1 chiều

Nguyên lý hoạt động của xi lanh thủy lực 1 chiều khá trực quan và dễ hiểu, đúng với cấu tạo đơn giản của nó. Khi hệ thống bắt đầu làm việc, dầu thủy lực từ bơm sẽ được dẫn vào cổng cấp dầu duy nhất của xi lanh. Áp suất dầu tác động trực tiếp lên bề mặt piston, tạo ra lực đẩy làm piston và cần piston di chuyển theo một hướng xác định.

Trong quá trình này, lực sinh ra phụ thuộc vào áp suất dầu và diện tích bề mặt piston. Áp suất càng lớn hoặc đường kính piston càng lớn thì lực đẩy càng mạnh. Chính vì vậy, khi thiết kế hoặc lựa chọn xi lanh, người dùng cần tính toán kỹ tải trọng làm việc để đảm bảo hệ thống vận hành an toàn và hiệu quả.

Khi ngừng cấp dầu hoặc xả dầu ra khỏi xi lanh, piston sẽ không tự quay ngược lại bằng áp suất thủy lực như ở xi lanh 2 chiều. Thay vào đó, piston hồi về nhờ trọng lực của tải, lực lò xo hồi hoặc lực tác động từ bên ngoài. Đây là điểm khác biệt cốt lõi trong nguyên lý hoạt động của xi lanh thủy lực 1 chiều so với các loại xi lanh khác.

Nhờ nguyên lý làm việc đơn giản này, loại xi lanh này rất phù hợp với các hệ thống chỉ cần chuyển động một chiều, không yêu cầu kiểm soát lực kéo – đẩy hai hướng. Tuy nhiên, cũng chính đặc điểm này khiến phạm vi ứng dụng của xi lanh 1 chiều hẹp hơn so với xi lanh 2 chiều. Để thấy rõ sự khác nhau và lựa chọn đúng loại xi lanh, ở phần tiếp theo chúng ta sẽ so sánh xi lanh thủy lực 1 chiều và xi lanh thủy lực 2 chiều một cách chi tiết.

4. So sánh xi lanh thủy lực 1 chiều và xi lanh thủy lực 2 chiều

Nhiều người khi tìm hiểu về xi lanh thủy lực 1 chiều thường băn khoăn không biết nên chọn loại 1 chiều hay 2 chiều cho hệ thống của mình. Thực tế, mỗi loại xi lanh đều có ưu điểm riêng và phù hợp với những nhu cầu sử dụng khác nhau. Việc so sánh trực tiếp sẽ giúp bạn nhìn rõ sự khác biệt và đưa ra lựa chọn chính xác hơn.

Dưới đây là bảng so sánh xi lanh thủy lực 1 chiều và xi lanh thủy lực 2 chiều dựa trên các tiêu chí quan trọng:

Từ bảng so sánh trên có thể thấy, xi lanh thủy lực 1 chiều đặc biệt phù hợp với các hệ thống đơn giản, chỉ cần lực theo một hướng và không yêu cầu độ chính xác cao ở chiều hồi. Ngược lại, xi lanh thủy lực 2 chiều là lựa chọn tối ưu cho các hệ thống cần kiểm soát chặt chẽ cả hai chiều chuyển động.

Nếu bạn ưu tiên chi phí thấp, dễ lắp đặt và vận hành đơn giản, loại xi lanh này sẽ là giải pháp hợp lý. Tuy nhiên, để khai thác tối đa hiệu quả và tránh chọn sai thiết bị, bạn vẫn cần lưu ý thêm một số yếu tố quan trọng khi mua xi lanh. Phần tiếp theo sẽ giúp bạn làm rõ những lưu ý khi chọn mua xi lanh thủy lực trong thực tế.

5. Những lưu ý khi chọn mua xi lanh thuỷ lực

Việc lựa chọn đúng xi lanh thủy lực không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ thiết bị và tiết kiệm chi phí sửa chữa về lâu dài. Trước khi quyết định mua, bạn nên xem xét kỹ một số yếu tố quan trọng dưới đây để tránh tình trạng “chọn sai, dùng không hết công suất” hoặc nhanh hỏng trong quá trình vận hành.

Xác định tải trọng và áp suất làm việc

Yếu tố đầu tiên cần quan tâm là tải trọng mà xi lanh phải nâng hoặc đẩy. Từ tải trọng này, bạn có thể tính toán lực cần thiết và lựa chọn đường kính piston, áp suất làm việc phù hợp. Không nên chọn xi lanh thủy lực 1 chiều có công suất quá thấp so với nhu cầu thực tế, vì điều này dễ gây quá tải và giảm tuổi thọ thiết bị.

Hành trình xi lanh

Hành trình là khoảng cách piston di chuyển từ vị trí ban đầu đến vị trí cuối. Bạn cần xác định rõ hành trình làm việc tối đa để lựa chọn xi lanh có chiều dài phù hợp. Chọn hành trình quá ngắn sẽ không đáp ứng được yêu cầu sử dụng, trong khi hành trình quá dài lại làm tăng chi phí và kích thước không cần thiết.

Kiểu hồi về của xi lanh

Xi lanh thủy lực 1 chiều có thể hồi về bằng lò xo, trọng lực hoặc lực bên ngoài. Với những hệ thống yêu cầu hồi nhanh và chủ động, xi lanh có lò xo hồi sẽ là lựa chọn hợp lý. Ngược lại, nếu có thể tận dụng trọng lực của tải, bạn có thể chọn loại không lò xo để tiết kiệm chi phí và giảm độ phức tạp.

Chất liệu và chất lượng gia công

Chất liệu thân xi lanh, cần piston và chất lượng gia công bề mặt ảnh hưởng trực tiếp đến độ bền và khả năng làm việc lâu dài. Nên ưu tiên xi lanh có cần piston mạ crom cứng, thân xi lanh gia công chính xác và hệ thống phớt làm kín chất lượng cao. Điều này giúp xi lanh vận hành êm, ít rò rỉ dầu và giảm chi phí bảo trì.

Để tham khảo các linh kiện thủy lực phù hợp cho xe nâng, bạn có thể xem thêm danh mục phụ tùng xe nâng điện Heli được phân loại theo từng dòng xe và hệ thống sử dụng.

Điều kiện làm việc và môi trường sử dụng

Môi trường làm việc như bụi bẩn, độ ẩm cao, hóa chất hoặc nhiệt độ khắc nghiệt cũng cần được cân nhắc. Trong những điều kiện này, bạn nên chọn xi lanh có phớt chắn bụi tốt, vật liệu chống ăn mòn và thiết kế phù hợp. Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống hoạt động ổn định và an toàn hơn.

Xi lanh thủy lực 1 chiều là lựa chọn phù hợp cho các hệ thống cần lực đẩy theo một hướng với yêu cầu vận hành đơn giản, chi phí đầu tư thấp và độ bền cao. Nhờ cấu tạo gọn nhẹ, nguyên lý hoạt động dễ hiểu và khả năng đáp ứng tốt nhiều ứng dụng thực tế như nâng hạ, ép hoặc kích tải, thiết bị này vẫn giữ vai trò quan trọng trong các hệ thống thủy lực hiện nay. Tuy nhiên, để thiết bị phát huy hiệu quả tối đa và làm việc ổn định lâu dài, người dùng cần lựa chọn đúng tải trọng, hành trình, kiểu hồi về và chất lượng gia công phù hợp với điều kiện sử dụng thực tế.
