Xi Lanh Thủy Lực Là Gì? Cấu Tạo Xi Lanh Thủy Lực Chi Tiết

Trong các hệ thống truyền động bằng dầu, cấu tạo xi lanh thủy lực là yếu tố then chốt quyết định khả năng tạo lực, độ bền và mức độ an toàn khi vận hành. Dù được sử dụng rất phổ biến trong xe nâng, máy công trình hay dây chuyền công nghiệp, nhưng không phải ai cũng hiểu rõ bên trong một xi lanh thủy lực gồm những bộ phận nào và chúng phối hợp ra sao. Khi nắm vững cấu tạo, việc lựa chọn, sử dụng và bảo dưỡng thiết bị sẽ trở nên dễ dàng và hiệu quả hơn rất nhiều.

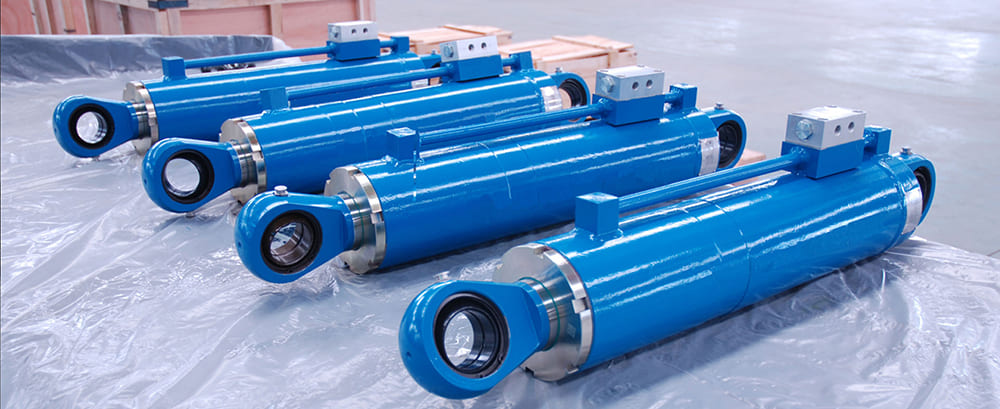

1. Xi lanh thủy lực là gì?

Xi lanh thủy lực là cơ cấu chấp hành trong hệ thống thủy lực, có nhiệm vụ biến đổi năng lượng của dòng dầu áp suất thành lực cơ học dạng chuyển động thẳng. Nói cách đơn giản, xi lanh chính là bộ phận trực tiếp “tạo lực” để nâng, đẩy, kéo hoặc hạ tải trong quá trình làm việc. Hầu hết các thiết bị sử dụng truyền động thủy lực đều không thể vận hành nếu thiếu xi lanh.

Về mặt cấu trúc, xi lanh thủy lực thường gồm một ống hình trụ kín, bên trong có piston chuyển động tịnh tiến nhờ áp suất dầu. Khi dầu được bơm vào các khoang khác nhau, piston sẽ di chuyển theo hướng tương ứng và sinh ra lực lớn. Chính vì vậy, cấu tạo xi lanh thủy lực phải đảm bảo độ kín khít cao, chịu áp tốt và hoạt động ổn định trong thời gian dài.

Trong thực tế, xi lanh thủy lực được ứng dụng rộng rãi trong xe nâng, máy xúc, máy ép, hệ thống nâng hạ và nhiều dây chuyền tự động hóa. Mỗi ứng dụng sẽ yêu cầu xi lanh có kích thước, hành trình và khả năng chịu tải khác nhau. Do đó, việc hiểu rõ khái niệm và cấu tạo là nền tảng quan trọng trước khi đi sâu vào từng bộ phận chi tiết bên trong.

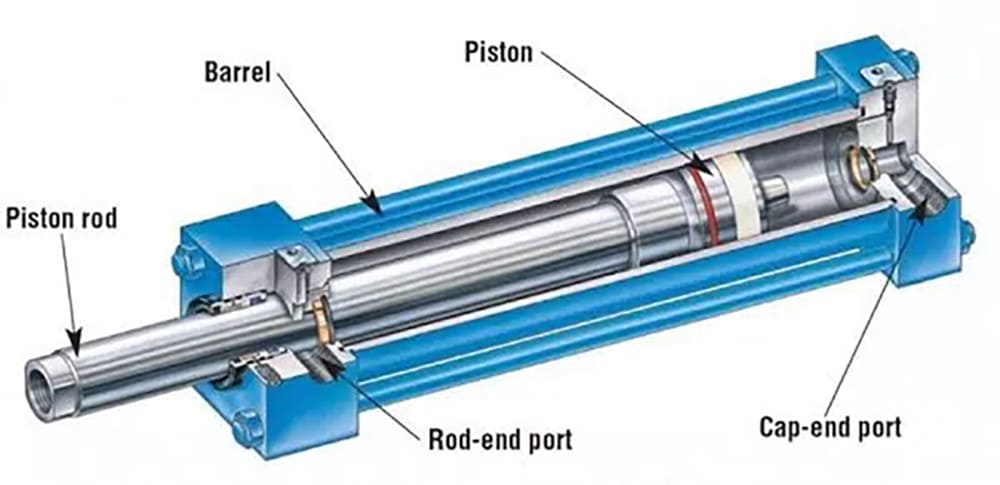

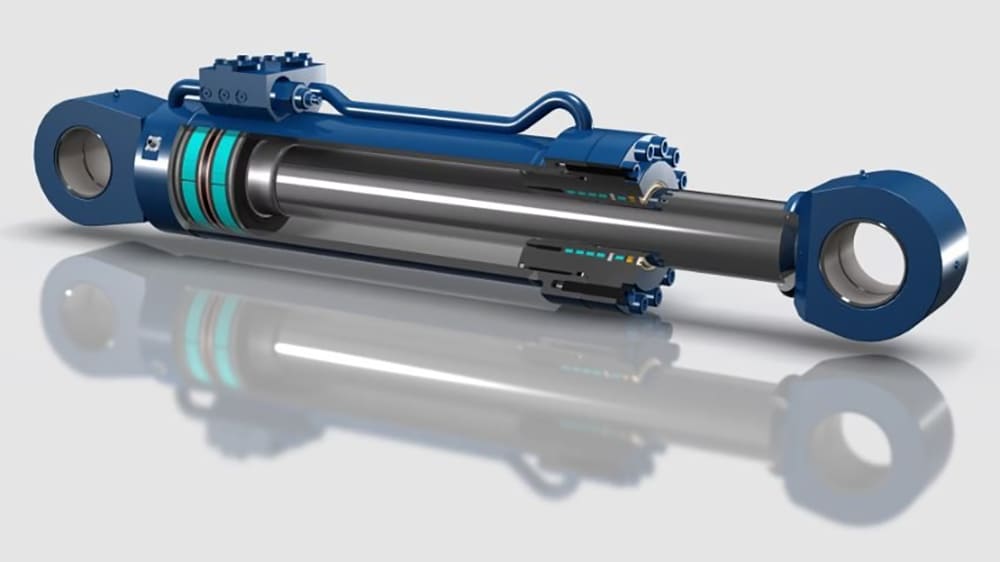

2. Cấu tạo xi lanh thủy lực chi tiết

Để tạo ra lực lớn và hoạt động bền bỉ trong môi trường áp suất cao, cấu tạo xi lanh thủy lực được thiết kế khá chặt chẽ với nhiều bộ phận phối hợp chính xác. Mỗi chi tiết trong xi lanh đều đảm nhiệm một vai trò riêng, từ dẫn hướng chuyển động, tạo lực cho đến đảm bảo độ kín khít tuyệt đối cho hệ thống. Hiểu rõ từng bộ phận sẽ giúp người dùng dễ dàng hơn trong việc lựa chọn, lắp đặt và bảo dưỡng xi lanh thủy lực.

2.1. Thân xi lanh

Thân xi lanh là bộ phận bao bọc bên ngoài, có dạng ống trụ kín, chịu trách nhiệm chứa dầu thủy lực và dẫn hướng chuyển động của piston bên trong. Thân xi lanh thường được chế tạo từ thép hợp kim chất lượng cao để đảm bảo khả năng chịu áp suất lớn và chống biến dạng. Bề mặt bên trong thân xi lanh được gia công rất nhẵn nhằm giảm ma sát và hạn chế mài mòn trong quá trình làm việc.

Trong cấu tạo xi lanh thủy lực, thân xi lanh đóng vai trò như “khung xương” chính của toàn bộ cơ cấu. Nếu thân xi lanh bị trầy xước hoặc biến dạng, hiệu suất làm việc của xi lanh sẽ giảm đáng kể. Do đó, chất lượng gia công và vật liệu của thân xi lanh là yếu tố cực kỳ quan trọng.

2.2. Piston

Piston là bộ phận nằm bên trong thân xi lanh, có nhiệm vụ nhận áp suất dầu và chuyển hóa áp suất đó thành lực đẩy hoặc lực kéo. Khi dầu thủy lực được bơm vào khoang xi lanh, piston sẽ di chuyển tịnh tiến theo chiều dọc của thân xi lanh. Chính chuyển động này tạo ra lực để nâng hoặc đẩy tải.

Piston thường được làm từ thép hoặc hợp kim có độ bền cao, kết hợp với các rãnh lắp phớt để đảm bảo độ kín. Trong cấu tạo xi lanh thủy lực, piston quyết định trực tiếp đến lực tạo ra, bởi lực phụ thuộc vào diện tích bề mặt piston và áp suất dầu. Vì vậy, kích thước piston luôn được tính toán rất kỹ lưỡng.

2.3. Ty ben

Ty ben, còn gọi là cần piston, là bộ phận nối trực tiếp với piston và truyền lực ra bên ngoài. Khi piston di chuyển, ty ben sẽ tịnh tiến theo và tác động lực lên cơ cấu cần vận hành, ví dụ như càng nâng của xe nâng. Ty ben thường được chế tạo từ thép đặc, bề mặt mạ crom cứng để tăng khả năng chống mài mòn và ăn mòn.

Trong cấu tạo xi lanh thủy lực, ty ben yêu cầu độ chính xác rất cao về độ thẳng và độ nhẵn bề mặt. Nếu ty ben bị cong, xước hoặc rỗ, phớt sẽ nhanh hỏng và gây rò rỉ dầu. Đây là một trong những bộ phận dễ bị ảnh hưởng nhất khi xi lanh làm việc trong môi trường khắc nghiệt.

2.4. Đầu xi lanh

Đầu xi lanh là bộ phận được lắp ở hai đầu thân xi lanh, có nhiệm vụ cố định piston và ty ben, đồng thời tạo khoang kín cho dầu thủy lực. Bộ phận này thường được gia công chính xác để lắp phớt và dẫn hướng cho ty ben chuyển động thẳng trục. Nhờ đó, ty ben không bị lệch tâm trong quá trình làm việc.

Trong cấu tạo xi lanh thủy lực, đầu xi lanh còn giúp liên kết xi lanh với khung máy hoặc thiết bị. Tùy theo thiết kế, đầu xi lanh có thể được bắt ren, hàn hoặc lắp bằng mặt bích. Việc lựa chọn kiểu đầu xi lanh phù hợp sẽ giúp quá trình lắp đặt và bảo trì thuận tiện hơn.

2.5. Phớt thủy lực

Phớt thủy lực là chi tiết nhỏ nhưng giữ vai trò cực kỳ quan trọng trong cấu tạo xi lanh thủy lực. Phớt có nhiệm vụ làm kín các khe hở giữa piston, ty ben và thân xi lanh, ngăn không cho dầu bị rò rỉ ra ngoài. Nhờ hệ thống phớt, áp suất dầu được duy trì ổn định để xi lanh tạo lực hiệu quả.

Phớt thủy lực thường được làm từ cao su, PU hoặc vật liệu tổng hợp chuyên dụng, có khả năng chịu áp và chịu mài mòn cao. Khi phớt bị lão hóa hoặc hư hỏng, xi lanh sẽ nhanh chóng mất áp và giảm hiệu suất. Vì vậy, việc kiểm tra và thay thế phớt định kỳ là điều không thể bỏ qua.

Xem thêm danh mục phụ tùng xe nâng điện Heli để nắm rõ các bộ phận quan trọng trong hệ thống và lựa chọn đúng linh kiện cần thay thế.

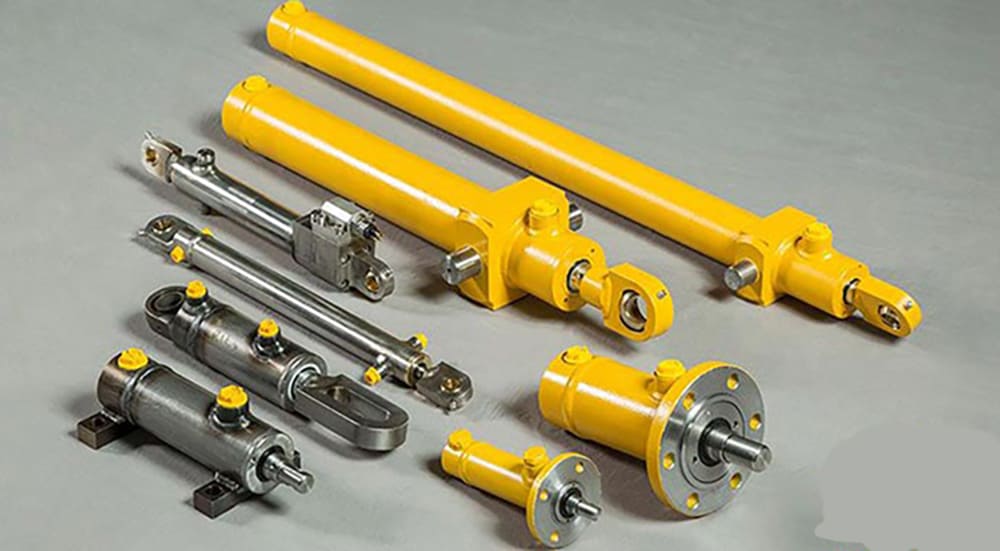

3. Các loại xi lanh thủy lực thông dụng hiện nay

Dựa vào thiết kế và nguyên lý làm việc, xi lanh thủy lực được chia thành nhiều loại khác nhau để đáp ứng từng nhu cầu sử dụng cụ thể. Việc phân loại này giúp người dùng dễ dàng lựa chọn xi lanh phù hợp với tải trọng, hành trình và không gian lắp đặt. Hiểu rõ các loại xi lanh cũng giúp bạn nhìn nhận rõ hơn cấu tạo xi lanh thủy lực có thể thay đổi linh hoạt tùy từng ứng dụng.

Loại phổ biến nhất hiện nay là xi lanh thủy lực một chiều. Dòng xi lanh này chỉ tạo lực theo một hướng, thường dùng lực dầu để đẩy piston và hồi về bằng lò xo hoặc trọng lực. Cấu tạo đơn giản, chi phí thấp là ưu điểm lớn của xi lanh một chiều, tuy nhiên khả năng kiểm soát chuyển động không cao.

Bên cạnh đó, xi lanh thủy lực hai chiều được sử dụng rất rộng rãi trong công nghiệp và xe nâng. Với thiết kế cho phép dầu tác động lên cả hai phía của piston, xi lanh hai chiều có thể tạo lực đẩy và kéo chủ động. Nhờ đó, chuyển động ổn định và chính xác hơn, phù hợp với các hệ thống yêu cầu kiểm soát tốt và làm việc liên tục.

Ngoài ra còn có các loại xi lanh thủy lực chuyên dụng như xi lanh telescopic (nhiều tầng), xi lanh có giảm chấn hay xi lanh dẫn hướng đặc biệt. Những dòng này thường được thiết kế riêng cho các ứng dụng đặc thù, yêu cầu hành trình dài hoặc chịu tải lớn. Dù thuộc loại nào, cấu tạo xi lanh thủy lực vẫn xoay quanh các bộ phận cơ bản như thân, piston, ty ben và phớt.

4. Nguyên lý hoạt động của xi lanh thủy lực

Nguyên lý hoạt động của xi lanh thủy lực dựa trên định luật Pascal, theo đó áp suất tác dụng lên chất lỏng kín sẽ truyền đều theo mọi hướng. Khi dầu thủy lực được bơm vào bên trong xi lanh, áp suất dầu tác động trực tiếp lên bề mặt piston. Lực sinh ra sẽ làm piston và ty ben di chuyển theo hướng xác định.

Trong xi lanh hai chiều, dầu được cấp luân phiên vào hai khoang khác nhau của xi lanh để tạo chuyển động tiến hoặc lùi. Nhờ cấu tạo kín và hệ thống phớt chất lượng, áp suất được duy trì ổn định trong suốt quá trình làm việc. Chính sự phối hợp nhịp nhàng này làm nổi bật vai trò của cấu tạo xi lanh thủy lực trong việc đảm bảo lực tạo ra luôn chính xác và an toàn.

Khi ngừng cấp dầu hoặc xả áp, piston sẽ dừng lại hoặc quay về vị trí ban đầu tùy theo thiết kế hệ thống. Tốc độ di chuyển của xi lanh phụ thuộc vào lưu lượng dầu và tiết diện piston. Vì vậy, cả cấu tạo và điều kiện vận hành đều ảnh hưởng trực tiếp đến hiệu suất của xi lanh thủy lực.

5. Vai trò của xi lanh thủy lực trong xe nâng

Trong xe nâng, xi lanh thủy lực giữ vai trò trung tâm trong việc nâng hạ và điều khiển tải trọng. Các xi lanh nâng, xi lanh nghiêng hay xi lanh điều khiển đều hoạt động dựa trên cùng một nguyên lý nhưng có cấu tạo xi lanh thủy lực và kích thước khác nhau. Nhờ đó, xe nâng có thể xử lý các tải nặng một cách an toàn và chính xác.

Xi lanh thủy lực giúp xe nâng nâng hàng hóa lên cao, giữ tải ổn định và điều chỉnh góc nghiêng phù hợp khi di chuyển. Nếu xi lanh không đảm bảo chất lượng hoặc cấu tạo không phù hợp, xe nâng sẽ dễ gặp tình trạng rung lắc, tụt tải hoặc mất an toàn khi vận hành. Đây là lý do các hệ thống xe nâng luôn yêu cầu xi lanh có độ bền và độ kín cao.

Có thể thấy, việc hiểu rõ cấu tạo xi lanh thủy lực không chỉ mang ý nghĩa kỹ thuật mà còn giúp người sử dụng vận hành xe nâng hiệu quả hơn. Khi nắm được nguyên lý và cấu trúc bên trong, việc bảo dưỡng, sửa chữa và thay thế xi lanh sẽ trở nên chủ động và chính xác hơn, góp phần nâng cao tuổi thọ thiết bị và giảm chi phí vận hành.

Có thể thấy, cấu tạo xi lanh thủy lực là sự kết hợp chặt chẽ giữa nhiều bộ phận như thân xi lanh, piston, ty ben, đầu xi lanh và hệ thống phớt, mỗi chi tiết đều giữ vai trò không thể thay thế. Khi từng bộ phận được thiết kế và lắp ráp đúng chuẩn, xi lanh thủy lực sẽ tạo lực ổn định, vận hành êm và có tuổi thọ cao. Đối với các thiết bị như xe nâng, việc hiểu rõ cấu tạo xi lanh thủy lực còn giúp người dùng chủ động hơn trong bảo dưỡng và sửa chữa. Đây chính là nền tảng quan trọng để đảm bảo hệ thống thủy lực hoạt động an toàn, hiệu quả và bền bỉ theo thời gian.
